Řada axiálních poháněných držáků
Přímé poháněné držáky rovnoběžné s osou hlavního vřetena soustruhu, ideální pro čelní frézování, čelní vrtání, vystružování a axiální řezání závitů.
Poháněné nástrojové držáky
Poháněné nástroje pro CNC soustruhy: poháněné nástrojové držáky s vysokým krouticím momentem
Bauron vyrábí vysoce přesné poháněné nástroje pro CNC soustruhy, určené pro vysokorychlostní frézování, příčné vrtání, excentrické řezání závitů a frézování drážek pro pera v jediném soustružnickém upnutí.
Technický přehled
Vysoce tuhé poháněné nástrojové držáky pro soustružnická centra
Integrace poháněných nástrojů na CNC soustruh nebo soustružnické centrum odstraňuje samostatné frézovací operace, výrazně zkracuje celkové časy cyklu dílu a zabraňuje chybám házení při přepínání. Poháněné nástrojové držáky Bauron mají dynamické vyvážení třídy G2,5 (až 12 000 ot./min), robustní předepjaté sady ložisek a kuželová nebo planetová ozubená soukolí. Ať už jde o čelní frézování, hluboké axiální vrtání nebo boční zapichování v houževnaté tyčovině ze slitin, naše poháněné jednotky zajišťují maximální přenos krouticího momentu, nízké vibrace vřetena a vysokou polohovou přesnost. Tento přístup kompletního obrobení na jedno upnutí se hodí pro soustružené hřídele, náboje a skříně pro automatizační průmysl.
Konfigurace poháněných nástrojů
Komplexní portfolio poháněných nástrojů
Radiální poháněný držák s úhlovou hlavou
Pravoúhlý poháněný držák pro boční drážkování, příčné vrtání a profilování vnějšího průměru na CNC soustruzích; do jeho kleštiny ER lze upnout i zakázkový vrták pro nestandardní průměry příčných otvorů.
Řada radiálních poháněných držáků (90°)
Pravoúhlé poháněné držáky kolmé k ose hlavního vřetena, optimalizované pro boční drážkování, příčné vrtání, frézování drážek pro pera a profilování vnějšího průměru.
Axiální závitovací držáky (s omezením momentu)

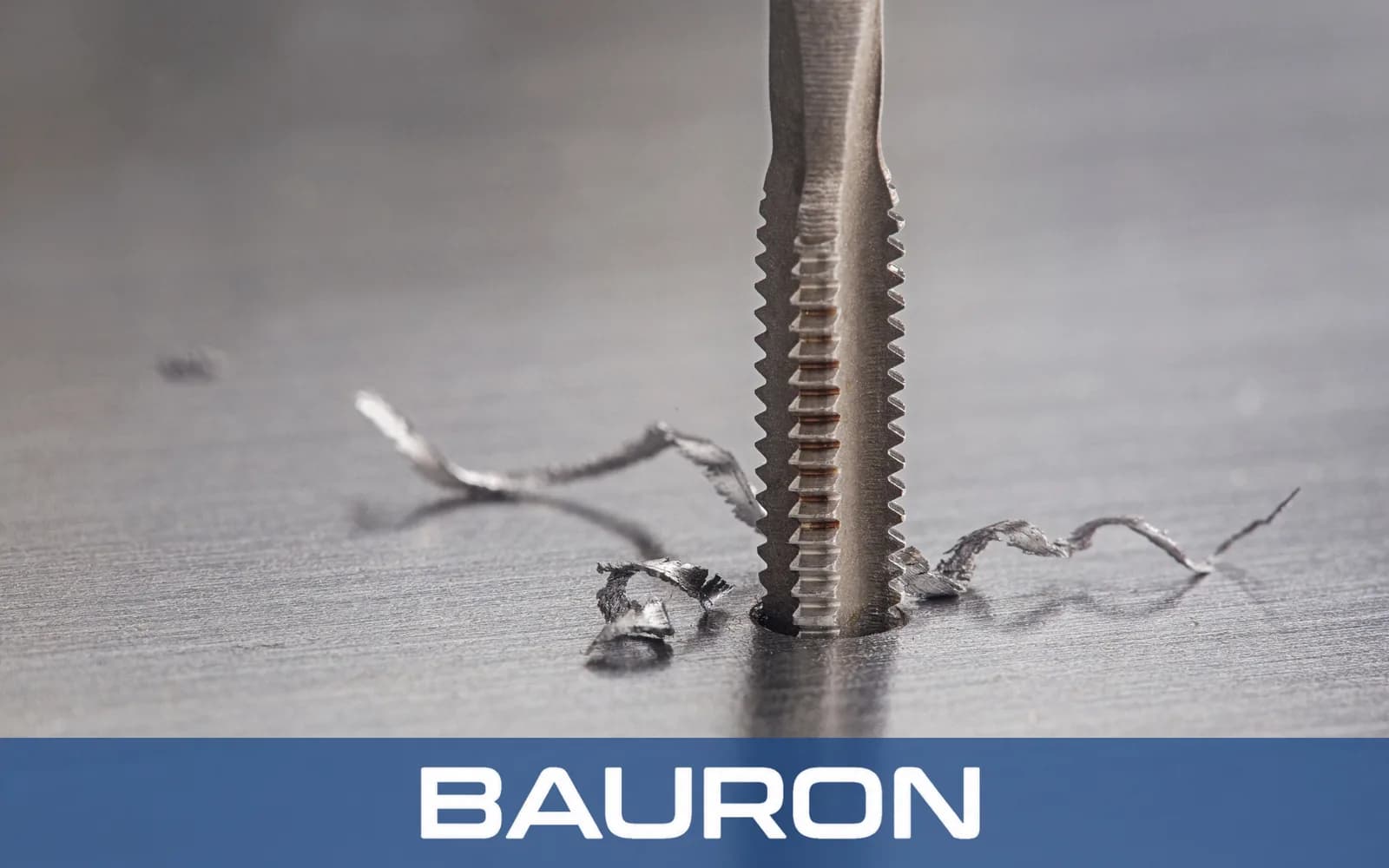

Nastavitelná momentová spojka a mechanismus axiální kompenzace pomáhají předcházet lomu závitníku při řezání závitů ve slepých otvorech.
Radiální trny pro nástrčné a čelní frézy
Tuhé držáky s trnem 90° určené pro těžké čelní frézování, srážení hran a frézování širokých drážek frézami s vyměnitelnými břitovými destičkami.
Vysokorychlostní převodové jednotky (multiplikátory 1:2)
Axiální držáky s převodem do rychla dosahující až 12 000 ot./min pro mikrofrézování a jemné vrtání karbidovými vrtáky u zdravotnických dílů a forem.
Kompatibilita s revolverovými hlavami
Přesná rozhraní revolverových hlav a integrace vysokotlakého chlazení
Rozhraní revolverových hlav BMT (BMT45–BMT75)
Robustní upínací základny s drážkou pro pero nabízejí vysokou tuhost konstrukce a výjimečný přenos krouticího momentu i při velkém řezném zatížení.
Rozhraní revolverových hlav VDI (VDI30–VDI50)
Přesné upínací systémy s ozubenou stopkou umožňují rychlou výměnu nástrojů a všestranné úhlové nastavení.
Výstupní vřetena a kleštinové systémy
Kleštinové upínače ER (ER25, ER32) pro CNC nástroje s válcovou stopkou, trny pro čelní frézy a modulární rozhraní rychlovýměnných adaptérů.
Vysokotlaké vnitřní chlazení
Vnitřní chladicí kanály utěsněné pro trvalý tlak 20 až 30 bar, s vysokotlakými variantami připravenými pro provoz až do 70 bar.
Zakázkové inženýrství
Nástrojové držáky na míru a zakázkové inženýrství
Pokud standardní katalogové poháněné jednotky nevyhoví omezenému pracovnímu prostoru stroje nebo specifickým požadavkům na přesazení vřetena, poskytuje Bauron služby zakázkového inženýrství podpořené svými schopnostmi v oblasti zakázkové výroby nástrojů. Náš technický tým navrhuje poháněné nástrojové držáky na míru vašemu konkrétnímu modelu stroje:
Vysokorychlostní axiální poháněná jednotka
Axiální držák s převodem do rychla pro vysoké otáčky při mikrofrézování a jemném vrtání karbidovými vrtáky, který se dobře hodí pro zakázkové karbidové nástroje malých průměrů.
Převodové poměry na míru
Přímý pohon 1:1, multiplikátory otáček 1:2 nebo reduktory 2:1 s vysokým krouticím momentem podle vaší operace.
Štíhlé profily těla
Prodloužená pouzdra výstupního vřetena a štíhlé profily těla pro stísněné soustruhy s více revolverovými hlavami.
Speciální výstupní vřetena
Capto, HSK a zakázkové průměry trnů odpovídající vašemu stávajícímu nástrojovému systému.
Upínací rozhraní na míru
Vyrobená přímo podle modelů CAD vašeho stroje nebo výkresů revolverové hlavy.
Technické dotazy
Často kladené dotazy
Jaký je hlavní provozní rozdíl mezi axiálním a radiálním poháněným nástrojovým držákem?
Axiální poháněný nástrojový držák orientuje řezný nástroj rovnoběžně s osou vřetena soustruhu a slouží k čelnímu vrtání, řezání závitů a čelnímu frézování. Radiální poháněný nástrojový držák umísťuje nástroj v pravém úhlu 90° k ose vřetena a slouží k bočnímu frézování, příčnému vrtání a frézování drážek pro pera na vnějším průměru.
Jakou třídu vyvážení mají poháněné nástrojové držáky Bauron?
Standardní poháněné nástrojové držáky Bauron jsou dynamicky vyváženy na G2,5 při 6 000 ot./min, zatímco vysokorychlostní axiální modely jsou vyváženy na G2,5 při 10 000 až 12 000 ot./min, aby se minimalizovaly vibrace vřetena a prodloužila životnost ložisek.
Lze s poháněnými nástrojovými držáky Bauron používat vnitřní chlazení?
Ano. Naše poháněné držáky mají vnitřní chladicí kanály s labyrintovými těsněními z Vitonu a NBR, navržené pro standardní tlak chladicí kapaliny 20 až 30 bar a schopné zvládnout vysokotlaké systémy až do 70 bar.
Jak ověřím, zda je poháněný nástrojový držák kompatibilní s revolverovou hlavou mého CNC soustruhu?
Kompatibilita závisí na typu revolverové hlavy vašeho stroje (BMT nebo VDI), velikosti základny (např. BMT55 nebo VDI40), typu unášecího čepu pohonu a roztečné kružnici šroubů. Model stroje a specifikace revolverové hlavy můžete zaslat společnosti Bauron k bezplatnému posouzení kompatibility.
Aplikační podpora
Zvyšte produktivitu svého CNC soustružnického centra
Zvyšte výkon svého soustruhu díky přesně konstruovaným poháněným nástrojům pro CNC soustruhy. Kontaktujte Bauron ještě dnes, poraďte se s aplikačním inženýrem, ověřte kompatibilitu revolverové hlavy nebo si vyžádejte nabídku na zakázkové nástroje.
Od podrobností aplikace k nástroji připravenému pro výrobu.
Bauron spolupracuje s výrobci na posouzení geometrie nástroje, substrátu, povlaku, dosahu, strojních podmínek a výrobních požadavků pro standardní a zakázkové CNC nástroje.
