Profilování turbínových lopatek a blisků
Víceosé nástroje tvarují aerodynamické plochy profilů lopatek a rádiusy v patě lopatek u součástí z Inconelu a titanu.
Letecký a kosmický průmysl
CNC nástroje pro letecký a kosmický průmysl: přesnost ve vysoce namáhaném prostředí
Jako dodavatel nástrojů pro letecký průmysl dodává Bauron specializované řezné nástroje pro přesné letové komponenty, konstrukce letadel, skříně avioniky a součásti motorů.
Přehled aplikace
Jak se CNC nástroje používají v leteckém a kosmickém průmyslu
Nástroje a obrábění pro letecký průmysl spojují požadavky na rozměrovou přesnost a integritu povrchu s žáruvzdornými superslitinami, lehkými kovy a abrazivními kompozity. Srovnatelné nároky v obranném průmyslu, energetice a dalších sektorech pokrývají naše řešení pro průmyslová odvětví.
- 5
- Pokryté obráběcí operace
- 4
- Doporučené rodiny nástrojů
- 4
- Skupiny materiálů obrobku
- Profilování turbínových lopatek a blisků
- Kapsování konstrukčních dílů draku
- Výroba skříní avioniky
- Přesné závitování spojovacích prvků
Obráběcí operace
Letecký a kosmický průmysl: jak pomáhají CNC nástroje
Kapsování konstrukčních dílů draku
Vysoce výkonné stopkové frézy ze slinutého karbidu odebírají velký objem materiálu a vytvářejí tenkostěnná žebra a kapsy snižující hmotnost.
Výroba skříní avioniky
Přesné frézy obrábějí žebra chladičů a komory pro elektromagnetické stínění v hliníkových skříních, zatímco mikrovrtáky vytvářejí malé otvory pro konektory a upevnění.
Přesné závitování spojovacích prvků
Závitovací nástroje vytvářejí závity pro vysokopevnostní spojovací prvky a hydraulické armatury používané v sestavách letadel.
Vyvrtávání součástí podvozku
Tuhé vyvrtávací nástroje pro těžké obrábění a výstružníky ze slinutého karbidu vyvrtávají a dokončují vzpěry a pouzdra z vysokopevnostní oceli při náročném řezném zatížení.
Požadavky na obrobek
Materiály a požadavky na CNC obrábění v leteckém a kosmickém průmyslu
Řezné nástroje pro civilní i vojenské letectví musí zvládat materiály s vysokým poměrem pevnosti k hmotnosti, které mohou zadržovat teplo, abrazivně opotřebovávat řezné hrany nebo se v tenkých průřezech deformovat; proto jsou důležité geometrie, povlak, tuhost a kontrola třísek.
Titan (Ti-6Al-4V)
Geometrie s nízkými vibracemi a tepelně odolné povlaky pomáhají zvládat nízkou tepelnou vodivost titanu.
Inconel a niklové superslitiny
Substráty nástrojů s vysokou tvrdostí za tepla pomáhají odolávat opotřebení hrany a vrubovému opotřebení při náročných profilovacích operacích.
Kompozity s uhlíkovými vlákny (CFRP)
Ostré hrany s diamantovým povlakem mohou při obrábění abrazivních laminátů omezit delaminaci a vytrhávání vláken.
Letecký hliník (7075 a 2024)
Leštěné konstrukce s otevřenými drážkami podporují odvod třísek při vysokorychlostním hrubování a kapsování. Bezdrážkové tvářecí závitníky pro hliník vytvářejí vnitřní závity bez vzniku třísek.
Výběr nástrojů
Letecký a kosmický průmysl: běžně používané CNC nástroje
Kuželové kulové stopkové frézy
Obrábějí hluboké stěny s úkosem a hladké trojrozměrné plochy profilů lopatek.
Zobrazit nástrojFrézy typu lízátko
Dosáhnou na podříznutí a rádiusy uvnitř složitých kanálů motorů a sběrných potrubí.
Zobrazit nástrojStopkové frézy s lamačem třísek
Odvádějí velký objem materiálu z kovaných titanových a konstrukčních součástí.

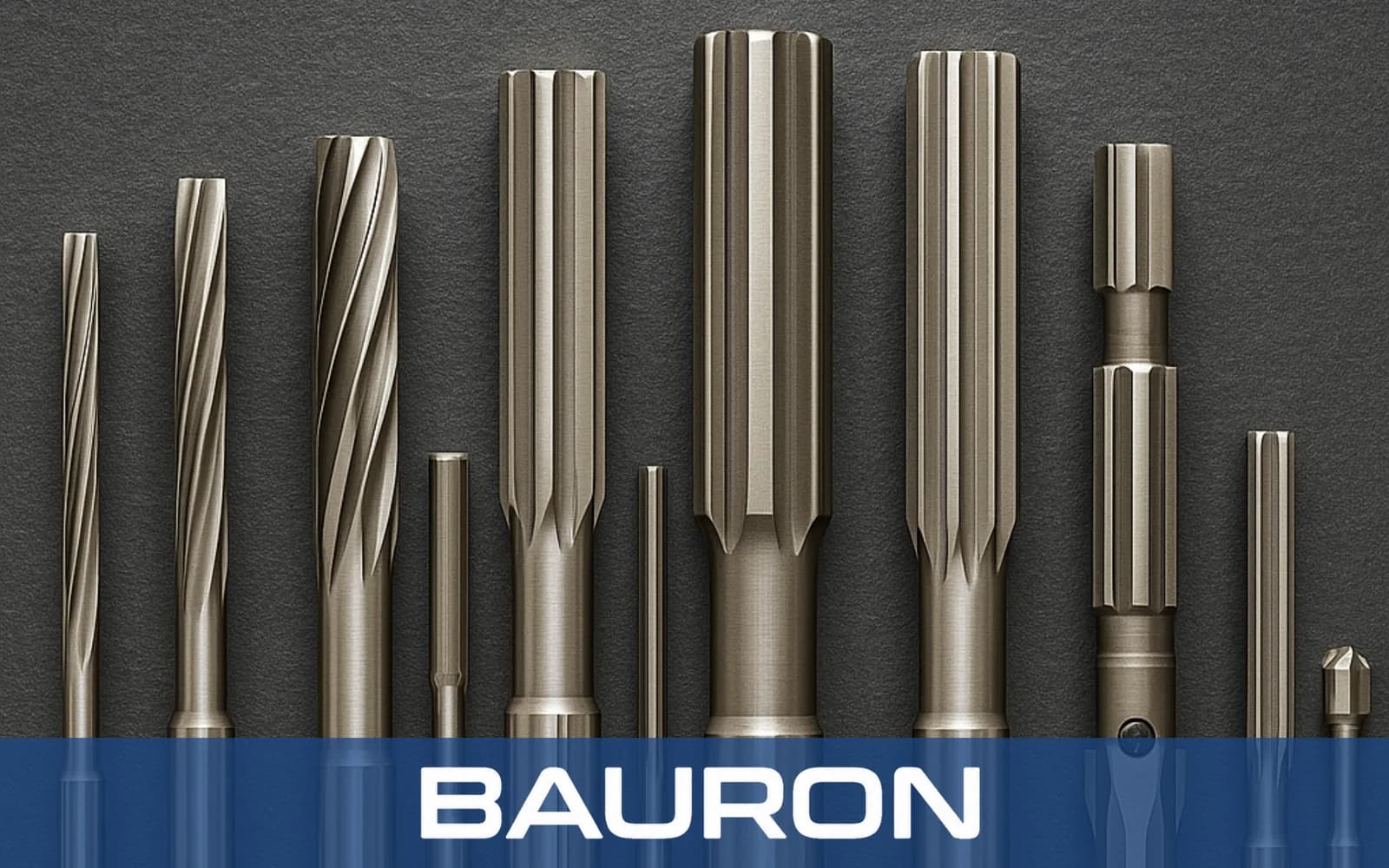

Zobrazit nástrojVýstružníky se šroubovitou drážkou
Dokončují konstrukční otvory pro čepy a pouzdra podvozků.
Zobrazit nástrojVýsledky procesu
Výhody aplikačně přizpůsobených CNC nástrojů
Kontrola rozměrů a povrchu
Správně zvolené nástroje podporují úzké rozměrové tolerance a hladké povrchy, které vyžaduje mnoho aplikací v oblasti letových komponent.
Delší životnost nástroje
Povlaky odolné proti opotřebení a teplu mohou za vhodných podmínek prodloužit využitelnou životnost nástroje při frézování superslitin.
Kratší obráběcí cykly
Geometrie drážek pro vysoké posuvy mohou zvýšit úběr materiálu u velkých výkovků draku letadla, pokud to výkon a stabilita stroje dovolí.
Hladší vnitřní přechody
Broušené tvarové nástroje s plným rádiusem mohou vytvářet hladká dna drážek, která pomáhají omezit povrchové prvky způsobující koncentraci napětí.
Technické dotazy
Letecký a kosmický průmysl: často kladené dotazy o CNC nástrojích
Jakých tolerancí mohou řezné nástroje pro letecký průmysl dosáhnout na letových komponentech?
Dosažitelná tolerance závisí na stroji, seřízení, stavu nástroje, materiálu a metodě kontroly. Aplikačně specifické nástroje mohou podporovat přesně lícované prvky turbín, hydrauliky a konstrukcí, pokud je řízen celý proces.
Které materiály se v leteckém a kosmickém průmyslu běžně obrábějí?
Mezi běžné materiály patří titan Ti-6Al-4V, Inconel 718, hliník 7075-T6, nerezové oceli 15-5PH a 17-4PH a polymery vyztužené uhlíkovými vlákny.
Jak řezné nástroje zvládají teplo při obrábění Inconelu?
Mikrozrnné karbidové substráty a PVD povlaky s vysokým obsahem hliníku, jako je AlTiN nebo nACo, mohou zlepšit tvrdost za tepla a při zvýšených řezných teplotách vytvářet ochrannou oxidickou vrstvu.
Lze vyvinout zakázkové frézy pro letecký průmysl?
Zakázkové geometrie, kuželové odlehčení krčku a vrcholové úhly lze vyvinout s ohledem na přístupnost součásti, materiál, limity stroje a požadovanou obráběcí operaci.
Posouzení aplikace
Získat nabídku Vyžádejte si nabídku na CNC nástroje pro letecký a kosmický průmysl
Proberte s námi řezné nástroje pro letecký průmysl, stopkové frézy na superslitiny nebo zakázkové nástroje pro letové komponenty. Pošlete výkres dílu a vyžádejte si nabídku na zakázkové nástroje.
Nástrojová podpora pro váš výrobní proces
Konstrukční a technický tým společnosti Bauron může posoudit zakázkové řezné geometrie, omezení přístupu a varianty povlaků pro náročné obráběcí aplikace v leteckém průmyslu.
Kontaktovat techniku
