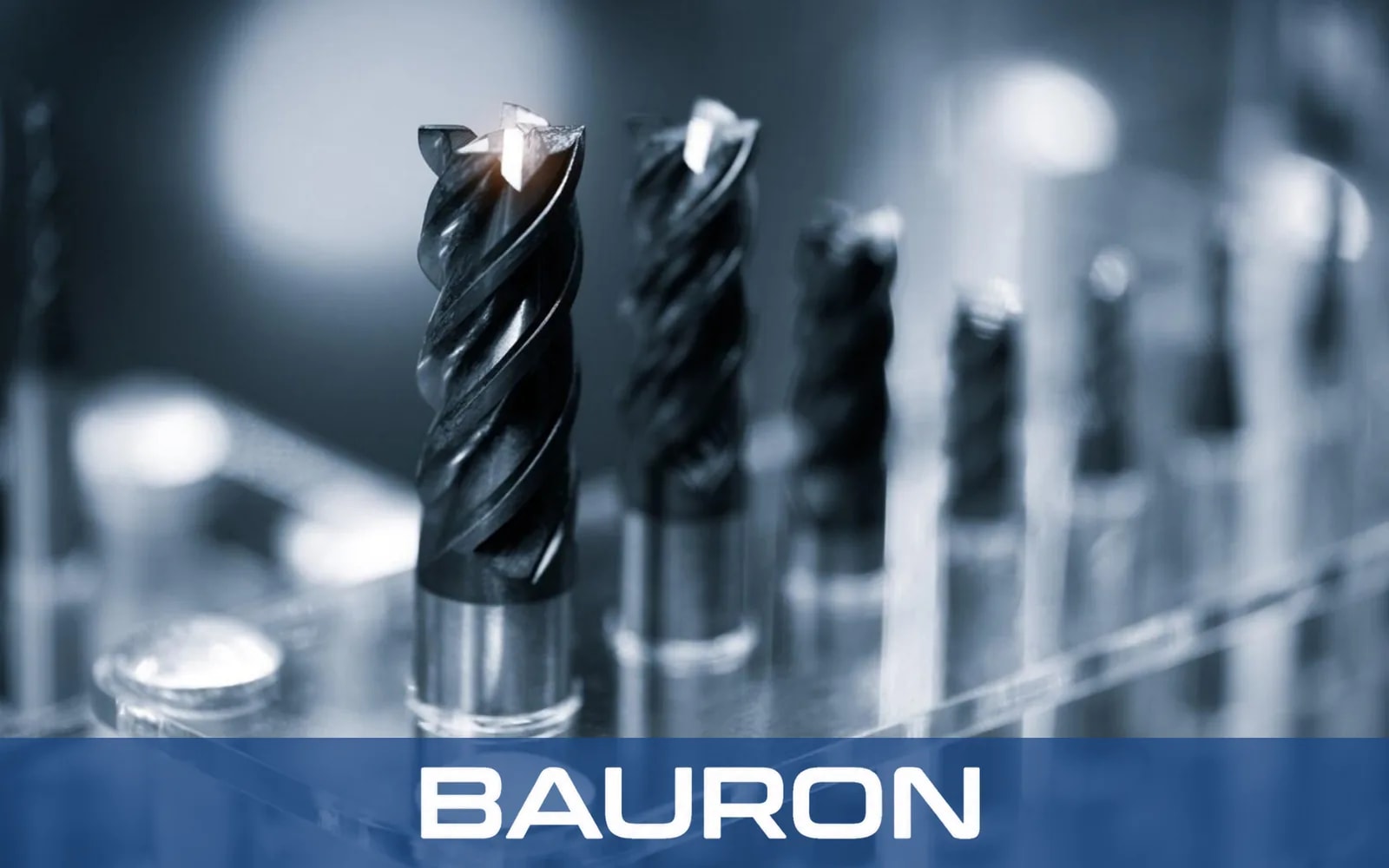

Dvě stopkové frézy mohou vypadat téměř stejně, a přesto si při stejné úloze vedou velmi rozdílně. Rozdíl často spočívá v povlaku. Povlaky stopkových fréz jsou tenké ochranné vrstvy, které řeznému nástroji pomáhají zvládat teplo, tření a opotřebení. U CNC stopkových fréz může správná volba povlaku znamenat delší životnost nástroje, čistší povrch a méně neočekávaných výměn nástroje.
Tento průvodce povlaky stopkových fréz jednoduše vysvětluje, co dělají povlaky stopkových fréz ze slinutého karbidu, čím se liší nejběžnější typy a jak zvolit povlak podle materiálu, který obrábíte.
Co jsou povlaky stopkových fréz a proč na nich záleží?

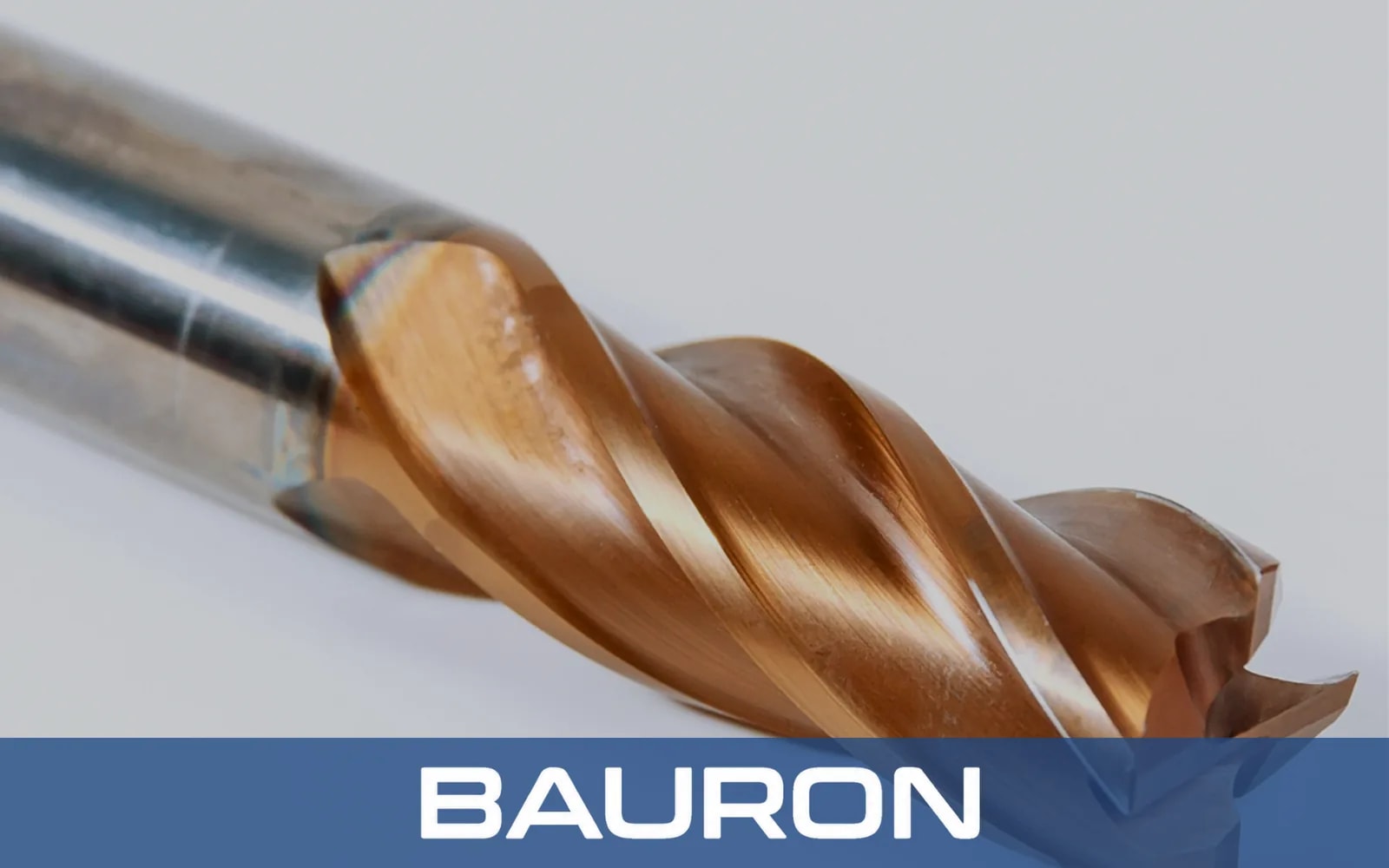

Povlak stopkové frézy je velmi tenká vrstva nanesená na povrch řezného nástroje.
Dobře zvolený povlak pomáhá ve čtyřech hlavních ohledech:
- Zvládá teplo: Při řezání kovu vzniká na řezné hraně nástroje intenzivní teplo. Povlak působí jako štít, takže hrana zůstává déle ostrá.
- Odolává opotřebení: Tvrdý povlak chrání hranu před otěrem a abrazí, a tím zpomaluje opotřebení nástroje.
- Snižuje tření: Hladší povrch pomáhá třískám snadno odcházet, místo aby nástroj ucpávaly.
- Brání ulpívání: Některé měkké kovy mají sklon ulpívat na řezné hraně. Správný povlak pomáhá tomuto hromadění materiálu předejít.
Povlak funguje nejlépe jako součást celkové konstrukce nástroje. Druh slinutého karbidu, tvar řezné hrany i povlak musí odpovídat dané úloze. Proto Bauron kombinuje stopkové frézy z mikrozrnného slinutého karbidu s variantami povlaků zvolenými pro každou konkrétní aplikaci.

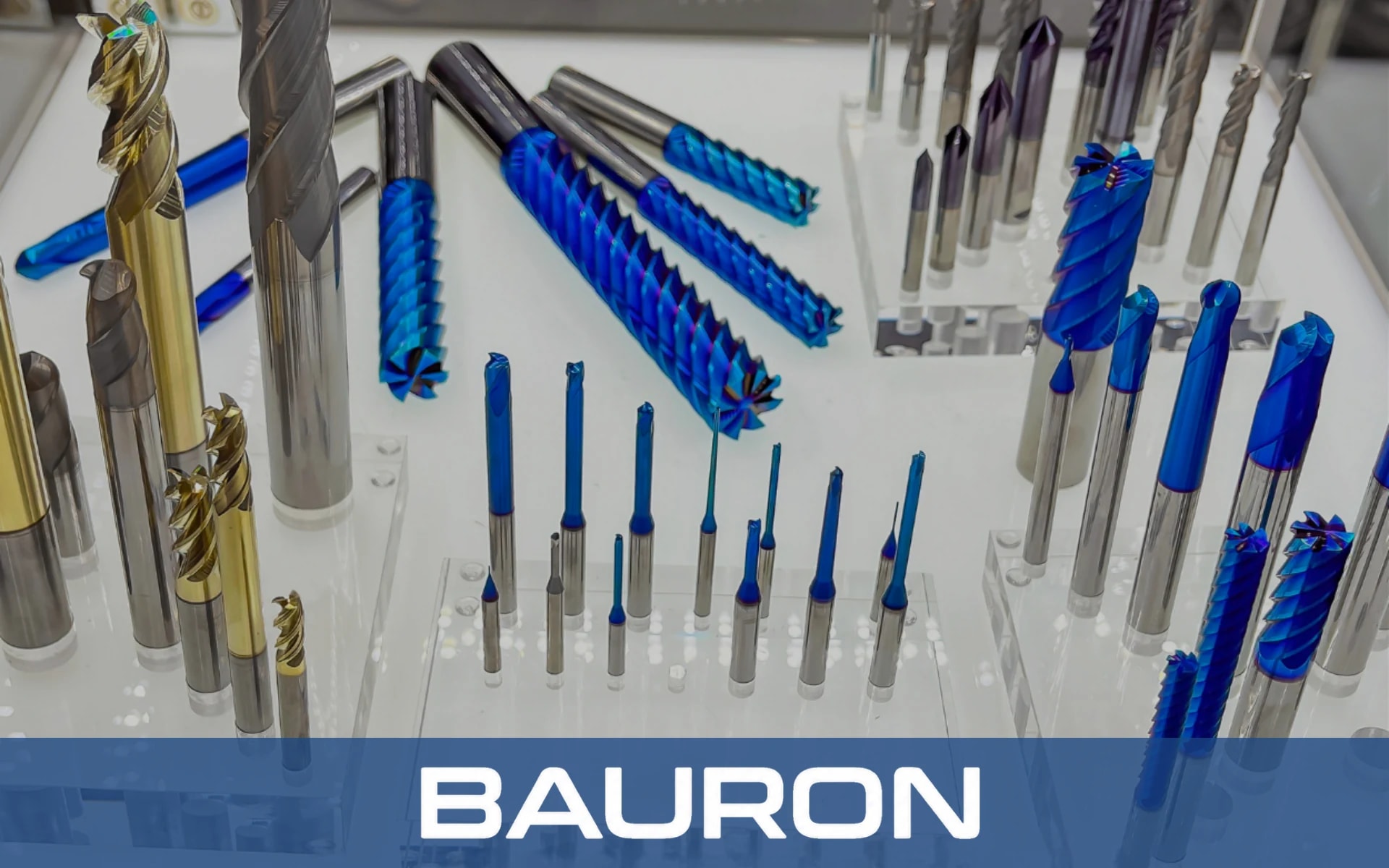

Přehled běžných povlaků stopkových fréz
Tato stručná tabulka porovnává povlaky stopkových fréz ze slinutého karbidu, se kterými se setkáte nejčastěji. Použijte ji jako výchozí bod při výběru nástroje.
| Povlak | Hlavní přednost | Nejvhodnější pro | Méně vhodný pro |
|---|---|---|---|
| AlTiN | Vysoká tepelná odolnost | Nerezová ocel, legovaná ocel, kalená ocel | Hliník |
| nACo | Velmi vysoká odolnost proti teplu a opotřebení | Superslitiny, titan, nerezová ocel | Hliník |
| TiAlN | Dobrý univerzální výkon | Běžné obrábění oceli | Hliník |
| DLC | Velmi hladký, nízké tření | Hliník, měď, plasty | Ocel |
| ZrN | Nepřilnavý povrch | Hliník, mosaz, další měkké kovy | Kalená ocel |
| Nepovlakovaný (leštěný) | Nejostřejší možná hrana | Hliník, plasty, dokončování | Obrábění s vysokým vývinem tepla |
Jak vybrat povlaky stopkových fréz pro váš materiál
Při výběru povlaku je nejdůležitějším faktorem materiál, který obrábíte. Než se rozhodnete, položte si těchto pět otázek:
- Jaký materiál obrábím?Měkké kovy a tvrdé oceli vyžadují velmi odlišné povlaky.
- Kolik tepla při řezu vznikne?Vysoké řezné rychlosti, houževnaté slitiny i obrábění za sucha zvyšují vývin tepla.
- Budou třísky ulpívat na nástroji?Měkké, mazavé kovy se často nalepují na řeznou hranu.
- O jaký typ řezu jde?Hrubování, drážkování a dokončování namáhají nástroj různým způsobem.
- Kolik dílů vyrábím?U dlouhých výrobních sérií se výkonnější povlak obvykle vyplatí.
Nejlepší povlaky stopkových fréz podle materiálu
Každý materiál obrobku představuje pro řezný nástroj vlastní výzvu. Některé kovy se nalepují na hranu, jiné vytvářejí intenzivní teplo nebo nástroj rychle opotřebovávají.
Takto přiřadíte nejběžnějším materiálům povlaky stopkových fréz, které je zvládají nejlépe:
- Hliník a další měkké kovy: U hliníku není hlavním problémem teplo, ale ulpívání materiálu. Hliníkové třísky se mohou navařit na řeznou hranu a zničit povrch. Hladké nepřilnavé povlaky, jako jsou DLC a ZrN, tomu pomáhají předcházet a dobře fungují i leštěné nepovlakované nástroje. Bauron nabízí pro hliník varianty povlaků DLC a ZrN v kombinaci s ostrými řeznými hranami a leštěnými drážkami, které pomáhají plynulému odvodu třísek.
- Nerezová ocel, titan a superslitiny: Tyto materiály jsou houževnaté a drží teplo v oblasti řezné hrany, což nástroje rychle opotřebovává. Obvyklou volbou jsou tepelně odolné povlaky, jako jsou AlTiN a nACo. Bauron kombinuje tyto varianty povlaků se speciální konstrukcí drážek, která pomáhá řídit teplo a omezovat vibrace při řezání.
- Kalená ocel: Kalená ocel vyžaduje nástroj, který je velmi tvrdý a zároveň tepelně odolný. Běžnou volbou jsou zde povlaky AlTiN a nACo. Nástroje Bauron pro kalenou ocel navíc využívají mikrozrnný slinutý karbid a pečlivě upravené řezné hrany, aby si zachovaly pevnost i při vysokém řezném tlaku.
- Kompozity a uhlíková vlákna: Uhlíková vlákna jsou velmi abrazivní a běžné nástroje rychle opotřebovávají. Pro tyto materiály se hojně používají povlaky diamantového typu. Bauron nabízí také speciální tvary fréz navržené tak, aby čistě přeřezávaly vlákna a omezovaly oddělování vrstev.

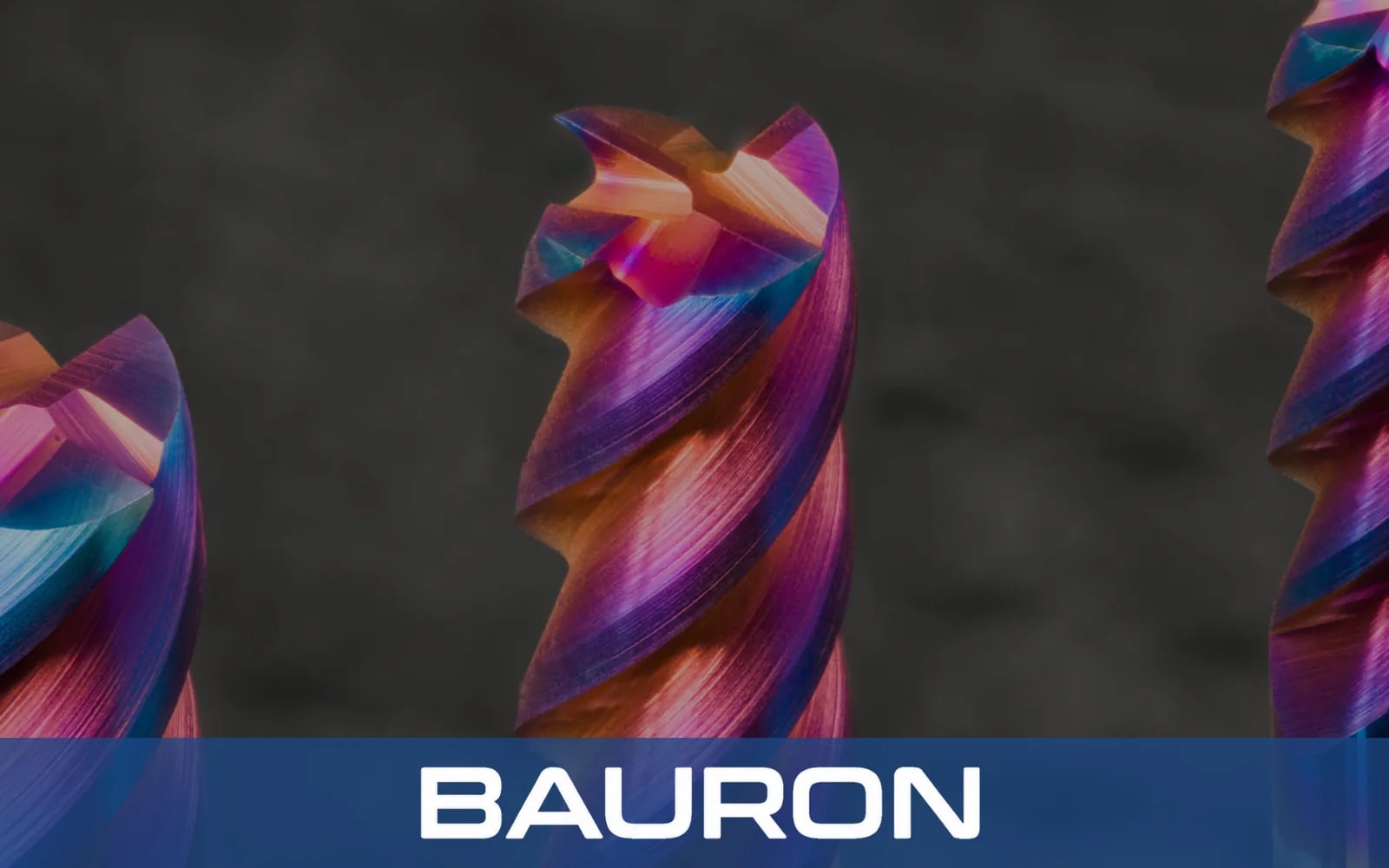

Povlakovaná, nepovlakovaná, nebo zakázková: která stopková fréza je ta pravá?
Povlakované stopkové frézy jsou standardní volbou pro většinu úloh obrábění kovů, protože vydrží déle a lépe zvládají teplo. Leštěná nepovlakovaná hrana je mimořádně ostrá, což pomáhá při dokončování hliníku a plastů.
Můžete se také setkat s povlaky AlTiN a TiAlN uvedenými vedle sebe. Jde o úzce příbuzné povlaky. Zjednodušeně řečeno se AlTiN obecně upřednostňuje pro náročnější řezy s vyšším tepelným zatížením, zatímco TiAlN je spolehlivou univerzální volbou pro každodenní obrábění oceli.
Zakázkový nástroj může být lepší volbou, když:
- Díl vyžaduje neobvyklý rozměr, dosah nebo tvar hrany.
- Standardní nástroj se v určitém materiálu opakovaně příliš rychle opotřebovává.
- Jeden nástroj by mohl nahradit několik operací a ušetřit strojní čas.
- Při velkých objemech výroby má delší životnost nástroje obzvlášť velkou hodnotu.
Pro tyto situace navrhuje Bauron zakázkové frézy s povlaky přizpůsobenými materiálu. Nástroje lze vyrobit podle vašich souborů CAD, výkresů nebo fyzických vzorků.
Závěr: vybírejte chytřeji, obrábějte lépe
Výběr mezi povlaky stopkových fréz nemusí být složitý. Začněte materiálem: nepřilnavé povlaky jako DLC a ZrN pro hliník a tepelně odolné povlaky jako AlTiN a nACo pro náročnější kovy. Poté zvažte teplo, typ řezu a objem výroby. Když tuto kombinaci zvolíte správně, CNC stopkové frézy vydrží déle a vaše náklady na díl klesnou.
Získejte odbornou pomoc s výběrem správného povlaku stopkové frézy
Každá obráběcí úloha je jiná a správný povlak závisí na vaší aplikaci. Inženýři společnosti Bauron posoudí váš materiál, stroj a výrobní cíle a poté doporučí vhodný povlak a konstrukci nástroje. Podporujeme vše od jednotlivých prototypů po celé výrobní série.
Pro rychlejší doporučení nám pošlete výkres dílu, materiál, tolerance, údaje o stroji a předpokládané množství. Poté se zeptejte inženýra na doporučení povlaku nebo si vyžádejte nabídku na zakázkové frézování.
