Zakázkové CNC nástroje jsou jakékoli řezné nástroje (stopková fréza, vrták, závitník, výstružník nebo tvarový nástroj) navržené a vybroušené přesně podle geometrie, materiálu a tolerance jedné konkrétní obráběcí úlohy, místo aby se kupovaly hotové ze skladu. Výrobci sahají po zakázkových CNC nástrojích a profesionálních konstrukčních službách CNC nástrojů tehdy, když standardní nástroje nedosáhnou na prvek, neudrží toleranci nebo nepracují dost rychle na to, aby náklady na díl zůstaly pod kontrolou. Stručně řečeno, přesné CNC nástroje vyrobené pro váš díl mohou nahradit několik standardních nástrojů, zkrátit časy cyklu a zajistit opakovatelné výsledky od prvního kusu po desetitisící.
Co jsou zakázkové CNC nástroje?
Zakázkové CNC nástroje jsou aplikačně specifické řezné nástroje navržené na základě výkresu dílu, materiálu obrobku a seřízení stroje. Standardní nástroj je navržen tak, aby přiměřeně zvládl mnoho úloh. Zakázkový nástroj je navržen tak, aby mimořádně dobře zvládl jednu úlohu.
Inženýři mohou přizpůsobit téměř každou část nástroje:
- Geometrie: Průměr, řezná délka, dosah, odlehčení krčku, rohový rádius, počet drážek, úhel šroubovice a úhel hrotu.
- Substrát: Druh slinutého karbidu nebo HSS-Co zvolený podle obráběného materiálu.
- Povlak: PVD povlaky, například AlTiN, DLC nebo nACo, zvolené podle tepelného zatížení, opotřebení a toku třísek.
- Tvar a funkce: Stupňovité vrtáky, kombinované nástroje, speciální stoupání závitů nebo profil vybroušený podle obrysu dílu.
- Přívod chladicí kapaliny: Kanály pro vnitřní chlazení pro hluboké otvory a lepší odvod třísek.
Zakázkové CNC nástroje vs. standardní nástroje
Standardní nástroje se vyrábějí pro širokou použitelnost, takže fungují v mnoha úlohách, ale pro žádnou konkrétní úlohu nejsou téměř nikdy optimální. Zakázkové CNC nástroje vycházejí z výkresu vašeho dílu, materiálu obrobku a stroje, díky čemuž mohou inženýři vyladit každý rozměr pro danou úlohu. Tento rozdíl se projeví v čase cyklu, udržení tolerancí a životnosti nástroje. Nevýhodou je vyšší počáteční cena, a proto správná volba závisí na složitosti dílu a objemu výroby. Níže uvedená tabulka obě varianty porovnává vedle sebe.
| Hledisko | Standardní katalogový nástroj | Zakázkový CNC nástroj |
|---|---|---|
| Základ návrhu | Všeobecné použití | Váš díl, materiál a stroj |
| Operace na nástroj | Obvykle jedna | Může spojit několik operací do jednoho průchodu |
| Udržení tolerance | Omezeno katalogovými specifikacemi | Broušen na vámi požadovanou toleranci |
| Nejvhodnější pro | Běžné prvky, krátké série | Složité prvky, opakovaná výroba |
| Počáteční náklady | Nižší | Vyšší, obvykle vyvážené nižšími náklady na díl |
Proč výrobci potřebují zakázkové CNC nástroje?
Výrobci potřebují zakázkové CNC nástroje tehdy, když se standardní nástroje stanou úzkým hrdlem z hlediska kvality, rychlosti nebo nákladů.
Šest nejčastějších důvodů:
- Složité prvky dílu: Na hluboké dutiny, zápichy, obrysy leteckých dílů a nestandardní závity katalogové nástroje často nedosáhnou nebo je nedokážou vytvořit. Zakázkový profil, prodloužený dosah nebo speciální stoupání problém vyřeší přímo.

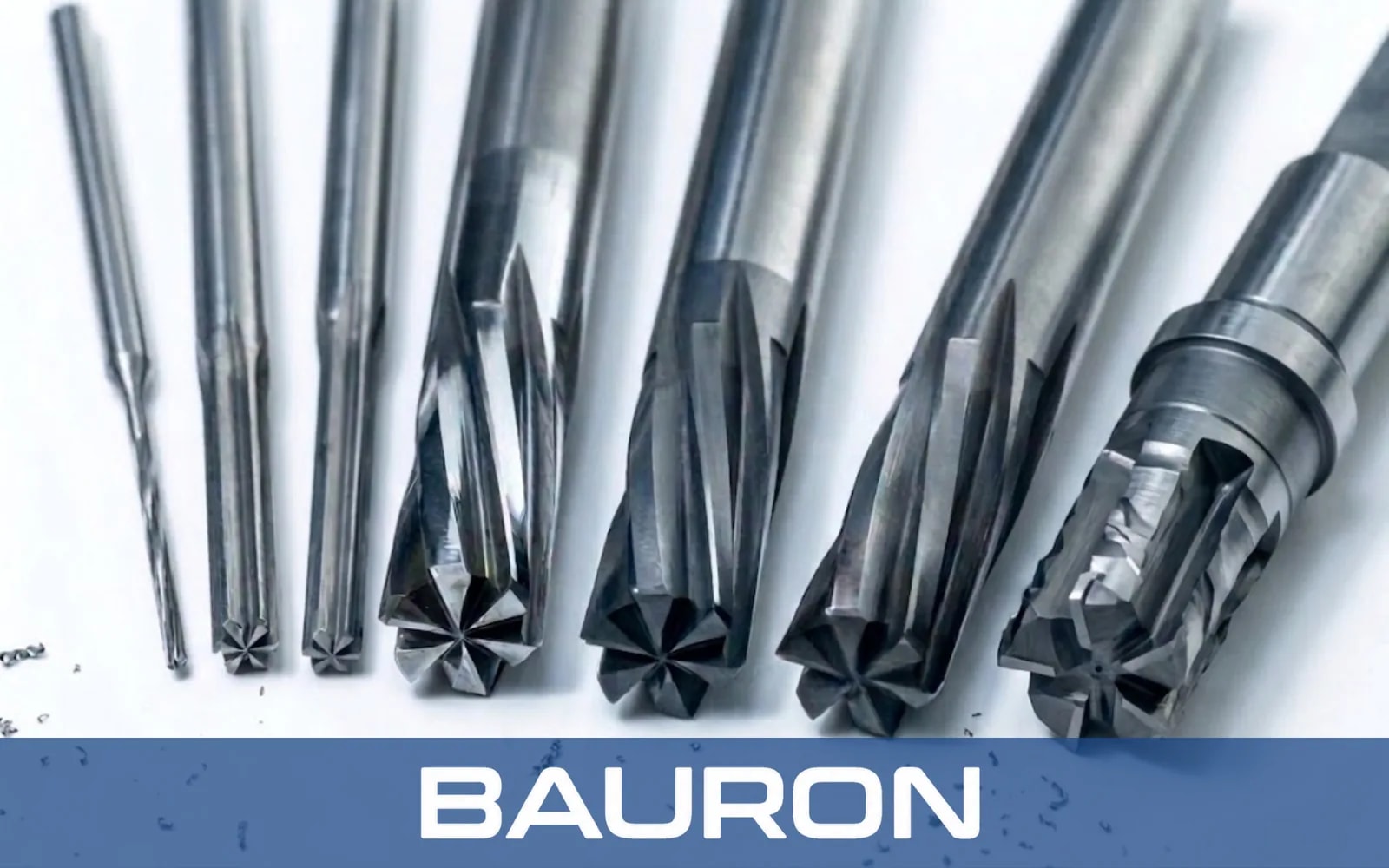

- Užší tolerance: Účelově broušené výstružníky mohou mít například nerovnoměrnou rozteč drážek, která potlačuje chvění a umožňuje dosáhnout přesnosti otvoru H7, kterou nástroje pro všeobecné použití udrží jen obtížně.
- Kratší časy cyklu: Kombinovaný nástroj dokáže vrtat, zkosit a zahloubit v jednom průchodu. Méně výměn nástrojů znamená kratší prostoje a vyšší výrobní výkon.
- Delší životnost nástroje: Správný druh slinutého karbidu, úprava břitu a povlak pro daný materiál obrobku minimalizují opotřebení, tvorbu nárůstku a předčasné lomy nástroje.
- Opakovatelná výroba: Když je nástroj vyroben podle zdokumentované specifikace, každá dávka se chová stejně. Tato konzistence je důležitá ve velkosériových, automatizovaných provozech bez obsluhy.
- Nižší náklady na díl: Zakázkový nástroj je zpočátku dražší, ale úspory na čase cyklu, zmetcích, přepracování a výměnách nástrojů rozdíl v průběhu výrobní série obvykle převáží.
Jak probíhá návrh zakázkového CNC nástroje
Dobře vedený projekt zakázkových nástrojů projde od výkresu k ověřenému nástroji pěti fázemi:
- Posouzení požadavků a výkresuInženýři posoudí vaše soubory, materiál obrobku, stroj a cílové tolerance a potvrdí proveditelnost.
- Konstrukce nástrojeTým zvolí substrát, upraví úhel šroubovice a geometrii drážek a vybere povlak, který je pro danou aplikaci nejvhodnější.
- Přesné broušeníNástroj se brousí na víceosých CNC bruskách, ideálně s mezioperačním měřením, které zajišťuje dodržení rozměrů.
- Kontrola a dokumentaceOvěří se profil, házení a soustřednost a dodají se certifikáty, jako je protokol o zkoušce materiálu (MTR) nebo certifikát shody (CoC).
- Prototyp, poté výrobaVzorková série ověří výkon na vašem stroji dříve, než návrh přejde do opakované výroby.
Jak vybrat konstrukční služby CNC nástrojů (a proč si výrobci vybírají Bauron)
Správný partner nabízí hluboké inženýrské znalosti, ověřenou kvalitu a flexibilitu při navyšování objemů.
Hledejte dodavatele, který nabízí:
- Návrhy posouzené inženýry, ne jen vyřizování objednávek.
- Systémy kvality s úplnou kontrolou a sledovatelností.
- Flexibilní velikosti dávek, od jednoho prototypu po velkosériovou výrobu.
- Aplikační podporu po dodání, včetně posuvů, řezných rychlostí a řešení problémů.
Bauron, výrobce přesných nástrojů, je vybudován kolem těchto požadavků:
- Čtyři skupiny zakázkových nástrojů: frézy, vrtáky, závitníky a výstružníky, každá s vlastním online formulářem pro žádost o návrh.
- Inženýrské posouzení každé žádosti a zpětná vazba ke zlepšení vyrobitelnosti a nákladové efektivity.
- Výroba certifikovaná podle ISO 9001:2015 se 100% optickou kontrolou a kontrolou na CMM před expedicí.
- Úplná dokumentace: MTR, CoC a sledovatelnost podle čísla tavby.
- Žádné minimální objednací množství u prototypů a opakovatelnost mezi dávkami u velkosériových programů.
- Aplikační inženýrství, například revize drah nástroje v CAM, optimalizace posuvů a řezných rychlostí a analýza příčin chvění.
- Globální dosah: zákazníci ve více než 80 zemích.
Závěr: zakázkové CNC nástroje mění limity obrábění ve výhody
Zakázkové CNC nástroje dávají výrobcům nástroj vyrobený přesně pro jejich díl místo kompromisu z katalogu. Výsledkem jsou rychlejší cykly, užší tolerance, delší životnost nástroje a nižší náklady na díl. Pokud standardní nástroje omezují vaši kvalitu nebo výrobní výkon, jsou zakázkové CNC nástroje navržené zkušenými inženýry často nejpřímějším řešením.
Máte díl, který standardní nástroje nezvládnou? Pošlete výkres technickému týmu společnosti Bauron. Získáte posouzení proveditelnosti a nabídku na zakázkovou frézu, vrták, závitník nebo výstružník, ať už potřebujete jeden prototyp, nebo celou výrobní sérii. Vyžádejte si zakázkovou nabídku nebo se zeptejte inženýra a proberte svou aplikaci ještě dnes.
