Počáteční vrtání
Přední část pracuje jako vrták a vytváří hrubý průměr otvoru.
Výstružníky / Kombinované nástroje vrták-výstružník
Kombinované výstružníky
Co je kombinovaný výstružník a jak funguje?
Kombinovaný výstružník spojuje vrtání a vystružování v jednom řezném nástroji. Stejně jako jiné vrtací výstružníky vytvoří tato konstrukce nejprve otvor a poté jej dokončí bez výměny nástroje nebo samostatného polohovacího kroku.
Postupné vystružování
Následující drážkovaná část kalibruje nově vyvrtaný otvor na konečný rozměr.
Souosé vyrovnání
Obě řezné části mají společnou osu, což omezuje odchylky souososti, které mohou vznikat mezi samostatným vrtáním a vystružováním.
Hlavní vlastnosti a přednosti kombinovaných výstružníků
Integrovaná konstrukce
Spojuje vrtání a vystružování a zkracuje cyklový čas.
Souosé řezání

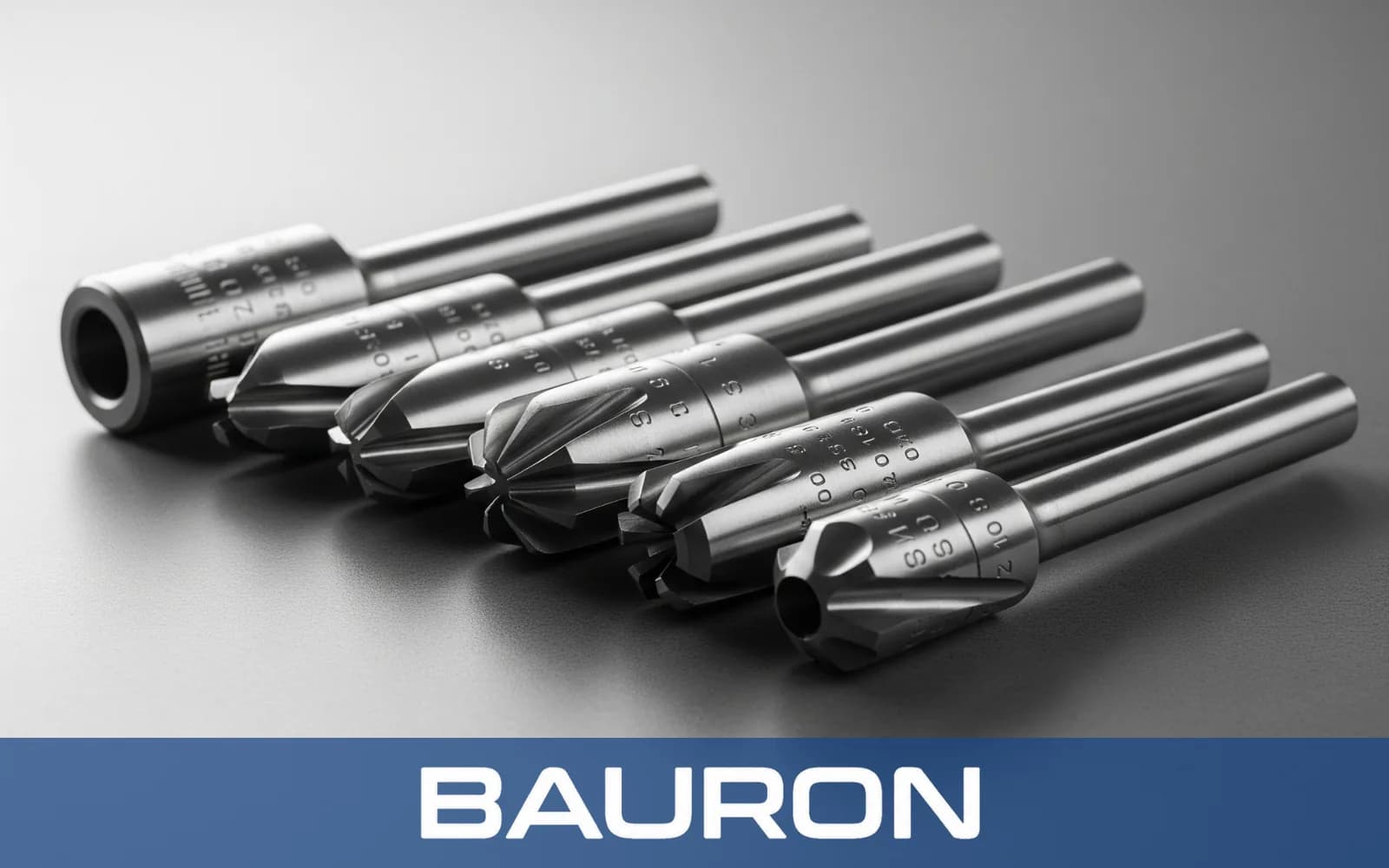

Omezuje rozdíly v souososti mezi vrtací a dokončovací částí. Pokud musí řez naopak vést stávající otvor, sledují původní osu otvoru výstružníky s vodícím čepem.
Méně výměn nástrojů
Zkracuje prostoje stroje mezi vrtáním a vystružováním.
Optimalizovaná geometrie drážek
Podporuje odvod třísek z obou řezných zón.
Zakázkové profily
Při výrobě jako zakázkové výstružníky mohou zahrnovat stupňovité průměry, kužele nebo profily otvorů přizpůsobené aplikaci.
Vysoká tuhost
Je navržen tak, aby odolával průhybu při kombinovaném zatížení vrtáním a vystružováním.
Specifikace kombinovaných výstružníků
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Rozsah průměrů | 1/8" až 1-1/2", k dispozici i zakázkové průměry |
| Typ vrtací části | Šroubovitá geometrie nebo geometrie s broušeným hrotem |

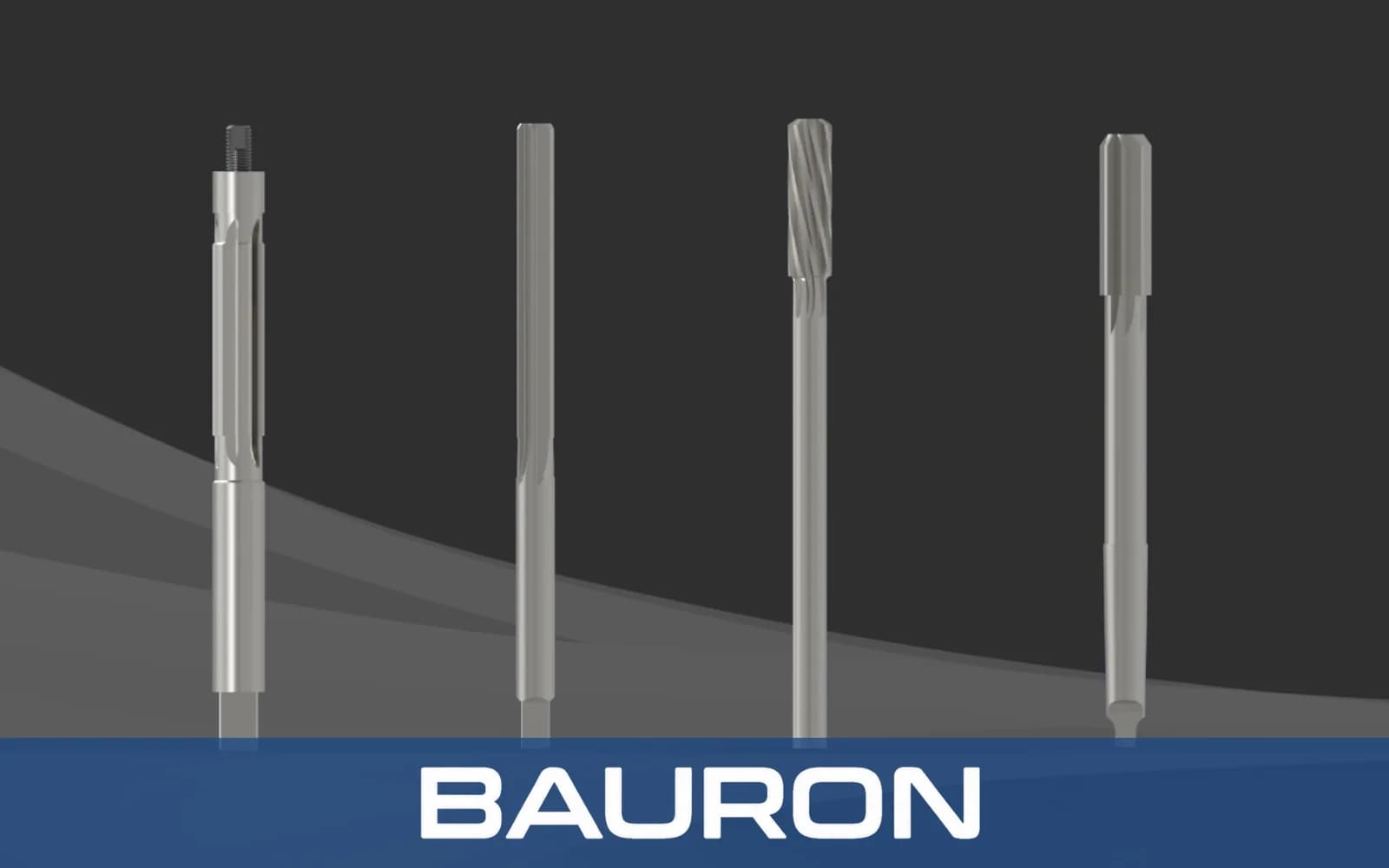

| Vystružovací část | Přímý, šroubovitý nebo stupňovitý profil |
| Typ stopky | Válcová, Morseův kužel nebo Weldon |
| Tolerance | Přesně broušeno podle specifikací OEM nebo zákazníka |
| Počet drážek | Liší se podle průměru nástroje |
Dostupné materiály a povlaky pro kombinované výstružníky
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| Monolitní slinutý karbid | Vysokorychlostní velkosériová výroba. | Zajišťuje tvrdost a odolnost proti opotřebení pro nepřetržité cykly. |
| Kobaltová ocel (HSS-Co) | Univerzální použití a přerušované řezy. | Zajišťuje houževnatost a tepelnou odolnost při vrtání. |
| Nitrid titanu a hliníku (TiAlN) | Obrábění za sucha a náročné řezné podmínky. | Může snížit tření a ulpívání materiálu na břitech. |
Monolitní slinutý karbid zajišťuje odolnost proti opotřebení ve stabilní velkosériové výrobě, kobaltová ocel přidává houževnatost pro běžné a přerušované řezání a TiAlN může snížit tření a ulpívání materiálu.
Na kterých strojích se kombinované výstružníky používají?
CNC obráběcí centra
Provádějí automatizované vrtání a vystružování v jediném cyklu nástroje.
Transferové linky
Využívají kombinované nástroje ke zkrácení cyklového času ve velkosériové výrobě.
Revolverové soustruhy
Dokončují otvory v rotujících válcových obrobcích v automatizovaných cyklech.
Aplikace a odvětví pro kombinované výstružníky
Automobilové podsestavy
Vrtá a dokončuje montážní otvory v komponentech motorů v jednom cyklu.
Příprava otvorů pro letecké spojovací prvky
Vytváří a dokončuje otvory pro letecké spojovací prvky s těsným uložením.
Linky hromadné výroby
Použití kombinovaných výstružníků ve vrtacích cyklech spojuje dva řezné kroky, zkracuje cyklový čas a zvyšuje průchodnost automatizovaných linek.
Velkosériové komponenty
Podporuje všeobecnou výrobu, kde jsou rychlost cyklu a stálost od otvoru k otvoru klíčovými požadavky procesu.
Často kladené dotazy o kombinovaných výstružnících
Jaká je hlavní výhoda nástroje vrták-výstružník oproti dvěma samostatným nástrojům?
Spojení obou operací zkracuje cyklový čas a udržuje vrtací i dokončovací část na stejné ose bez výměny nástroje.
Lze kombinovaný nástroj vrták-výstružník použít pro různé materiály?
Volbou vhodného substrátu a povlaku lze navrhnout nástroje přizpůsobené aplikaci pro materiály od měkké oceli a hliníku až po kalenou nerezovou ocel a letecké slitiny. Průvodce návrhem výstružníků popisuje, jak se geometrie výstružníku přizpůsobuje jednotlivým materiálům obrobku.
Jaká jsou omezení kombinovaného výstružníku?
Vrtací a vystružovací část se opotřebovávají odlišně, takže životnost nástroje se může lišit od samostatného vrtáku a strojního výstružníku. Úsporu cyklového času je třeba zvážit vůči tomuto chování při opotřebení.
Jaké faktory upnutí ovlivňují přesnost vrtání a vystružování?
Výslednou souosost a rozměr ovlivňuje tuhost stroje, přesný držák nástroje a průtok chladicí kapaliny, který odvádí třísky z obou řezných zón.
Lze kombinovaný výstružník upravit pro stupňovité otvory?
Zakázkový nástroj může v jedné řezné sekvenci spojit více stupňovitých průměrů, kuželových prvků nebo speciálních zkosení. Pokud je otvor již vyvrtaný, dokončí stupňovité průměry samostatný stupňovitý výstružník.
Sdílený technický zdroj
Podpora konstrukce a techniky
Bauron poskytuje podporu konstrukce a techniky pro zakázkové průměry kombinovaných nástrojů, stupňovité nebo kuželové profily, stopky, geometrie drážek, substráty a povlaky. Sdílejte kompletní výkres otvoru a požadavky na cyklus pro technické posouzení.
