Vstup do otvoru
Dlouhý kuželový hrot vnikne do nesouosých překrývajících se otvorů.
Výstružníky / Výstružníky pro vyrovnání otvorů v konstrukcích

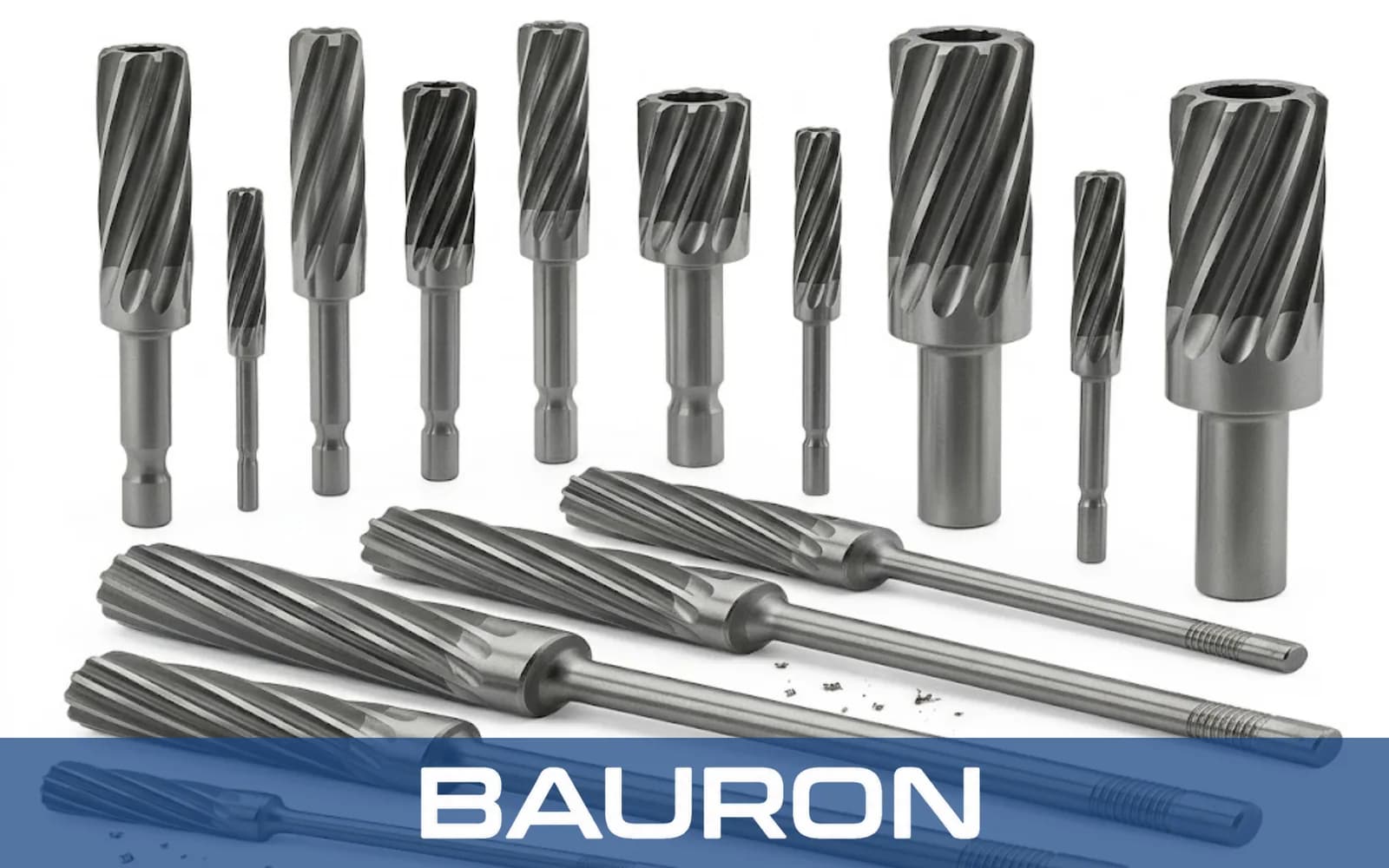

Mostové výstružníky
Co jsou mostové výstružníky a jak fungují?
Mostové výstružníky jsou robustní nástroje pro zvětšování otvorů, které se v ocelových konstrukcích používají k vyrovnání překrývajících se plechů před šroubováním nebo nýtováním. Jejich kuželový tvar si poradí s předvrtanými otvory, které nejsou zcela souosé.
Postupné řezání
Mohutné drážky odebírají kov, zatímco se rotující nástroj posouvá vpřed a otvor rozšiřuje.
Vyrovnání
Postupným zvětšováním se otvory ve vrstvených konstrukčních plechách sjednotí do společného otvoru.
Odvod třísek
Geometrie drážek odvádí velké třísky z oblasti řezu.
Hlavní vlastnosti a přednosti mostových výstružníků
Dlouhý kuželový hrot
Umožňuje postupné vniknutí do výrazně nesouosých otvorů.
Mohutné jádro
Je dimenzováno pro krouticí moment a boční zatížení, které vznikají při vyrovnávání otvorů v konstrukcích.
Šestihranná stopka nebo Morseův kužel
Zajišťuje pevné spojení v kompatibilních magnetických vrtačkách nebo pneumatickém nářadí.
Levotočivé šroubovité drážky
U pravořezných provedení posouvají třísky dopředu skrz otvor a omezují jejich hromadění mezi plechy; tuto konfiguraci drážek vysvětluje průvodce návrhem výstružníků.
Agresivní břity
Umožňují vysoký úběr materiálu při vyrovnávání na místě; tam, kde je vyžadován dokončený otvor v úzké toleranci, se používá strojní výstružník v tuhém upnutí.
Vysokopevnostní ocel
Odolává vylamování a lomu v náročných podmínkách stavenišť.
Specifikace mostových výstružníků
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Rozsah průměrů | 1/2" až 1-1/2" pro standardní velikosti konstrukčních šroubů |
| Geometrie drážek | Levotočivá šroubovice, pravořezný; nebo přímá drážka |
| Typ stopky | Šestihranná, válcová s plôškami nebo Morseův kužel |
| Délka kužele | Prodloužený kužel pro korekci výrazné nesouososti |
| Celková délka | Obvykle 4" až 12" podle průměru |
| Typ operace | Hrubé zvětšování otvorů a vyrovnávání otvorů v konstrukcích |
Dostupné materiály a povlaky pro mostové výstružníky
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Běžné konstrukční oceli a zámečnické práce. | Zajišťuje rázovou houževnatost pro velké síly při vyrovnávání. |
| Kobaltová ocel (HSS-Co) | Tvrdší konstrukční slitiny a nerezová ocel. | Přidává tepelnou odolnost pro agresivní obrábění nebo obrábění za sucha. |
| Černění | Venkovní prostředí na stavbách. | Zajišťuje ochranu proti korozi a pomáhá udržet řezné mazivo. |
HSS klade důraz na rázovou houževnatost, kobaltová ocel přidává tepelnou odolnost pro tvrdší slitiny a černění zajišťuje ochranu proti korozi a lepší ulpívání maziva.
Na kterých strojích se mostové výstružníky používají?
Magnetické vrtačky
Zajišťují stabilní přenosné upnutí pro zvětšování otvorů ve velkých ocelových nosnících.
Pneumatické vrtačky
Poskytují vysoký krouticí moment při stavbě lodí a v dalších průmyslových prostředích.
Výkonné rázové utahováky
Pohánějí kompatibilní modely se šestihrannou stopkou při vyrovnávání na místě.
Aplikace a odvětví pro mostové výstružníky
Ocelové skelety budov
Vyrovnává otvory pro šrouby v překrývajících se I-profilech a styčníkových plechách při výstavbě budov.
Montáž mostů
Zvětšuje otvory v silných ocelových plechách pro konstrukční šrouby nebo nýtování za tepla.
Stavba lodí
Vyrovnává otvory v silných plechách trupu a v masivních nosných konstrukcích lodí.
Opravy těžké techniky
Pomáhá znovu vyrovnat otvory v rámech těžké techniky používané v odvětví stavebních a těžkých strojů.
Stavba železnic
Vyrovnává otvory v ocelových kolejnicových dílech a mostních příhradových nosnících; pro práce na železničních vozech a rámech nákladních vozidel se obvykle používají kratší automobilové výstružníky.
Často kladené dotazy o mostových výstružnících
Jaký je rozdíl mezi mostovými a upínacími výstružníky?
Mostové výstružníky jsou kuželové nástroje pro hrubé vyrovnání překrývajících se plechů ocelových konstrukcí. Upínací výstružníky jsou dokončovací nástroje s celistvým tělem, které se v tuhých strojních sestavách používají k přesnému konečnému kalibrování otvorů.
Proč mají výstružníky pro stavebnictví často levotočivé šroubovité drážky?
U pravořezných břitů tlačí levotočivá šroubovice ocelové třísky dopředu skrz otvor a může omezit zadírání mezi překrývajícími se plechy.
Může mostový výstružník nahradit výstružník na odstraňování nákružku válce při práci na motorech?
Ne. Mostový výstružník je určen k vyrovnávání otvorů v ocelových konstrukcích. K odstranění opotřebeného nákružku ve vrtání válce motoru je nutný k tomu určený výstružník na nákružky válců, stejně jako nábojové komory zbraní vyžadují specializované komorové výstružníky.
Jaké typy stopek se používají pro magnetické vrtačky?
Morseův kužel a speciální stopky Weldon zajišťují pevné a soustředné upnutí pro krouticí moment, který vzniká při zvětšování otvorů v silných ocelových plechách.
Lze mostové výstružníky vyrobit pro nestandardní velikosti šroubů?
Stejně jako u jiných zakázkových výstružníků mohou varianty zahrnovat nadměrné průměry a délky kužele přizpůsobené aplikaci pro nestandardní konstrukční spojovací prvky nebo nýty.
