Počáteční vyrovnání
Hladký přední vodící čep vnikne do předvrtaného otvoru a zajistí souosost.
Výstružníky / Vedené nástroje pro dokončování otvorů
Výstružníky s vodícím čepem
Co jsou výstružníky s vodícím čepem a jak fungují?
Výstružníky s vodícím čepem zvětšují stávající otvory a přitom sledují původní osu otvoru. Hladké neřezné vedení před řeznou částí se usadí v předvrtaném otvoru a pomáhá omezit úhlovou odchylku v hlubokých nebo souosých dvojitých otvorech.
Vedený záběr
Při postupu řezné části sleduje vodící čep původní osu.
Postupný řez
Více břitů odebírá materiál a vytváří konečný průměr.
Řízený odvod třísek
Drážky odvádějí třísky, zatímco vodící čep udržuje přímou dráhu řezu.
Hlavní vlastnosti a přednosti výstružníků s vodícím čepem
Přední vodící čep
Usadí se ve stávajícím otvoru a pomáhá zabránit řezání mimo osu.
Drážkovaná řezná geometrie
Zajišťuje břity i prostor pro odvod třísek.
Varianty s nastavitelnými noži
Nastavitelné ruční výstružníky s dlouhým vodícím čepem umožňují zakázkové ruční kalibrování souosých pouzder.
Tuhé jádro
Pomáhá omezit průhyb při překlenutí od sebe vzdálených souosých otvorů.
Přesné fazetky
Podporují úzké rozměrové tolerance pro uložení s přesahem.
Zkosené přechody
Podporují plynulý záběr při přechodu z vodícího čepu do řezné části.
Specifikace výstružníků s vodícím čepem
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Řezný průměr | 1/8" až 2"; k dispozici standardní i metrické rozměry |
| Průměr vodícího čepu | Broušen na zakázku podle rozměru stávajícího otvoru |
| Typ drážky | Přímá nebo šroubovitá drážka |
| Typ stopky | Válcová, Morseův kužel nebo čtyřhran |
| Tolerance | Přesně broušeno na standard H7 nebo na rozměry stanovené OEM |
| Provedení nástroje | Celistvé tělo nebo nastavitelné nože |
Dostupné materiály a povlaky pro výstružníky s vodícím čepem
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Měkká ocel, hliník a ruční opravy pouzder. | Hospodárný a houževnatý substrát pro zatížení při ručním vyrovnávání. |
| Monolitní slinutý karbid | Velkosériová CNC výroba a tvrdé slitiny. | Zajišťuje tuhost, která pomáhá omezit průhyb u dlouhých vodících čepů. |
| Povlak TiCN | Mazavé nebo abrazivní materiály obrobku. | Snižuje tření na vodícím čepu a na břitech. |
HSS zajišťuje houževnatost pro běžnou a ruční práci, monolitní slinutý karbid přidává tuhost pro dlouhé vodící čepy a výrobu a TiCN může snížit tření v mazavých nebo abrazivních materiálech.
Které stroje a nářadí používají výstružníky s vodícím čepem?
Ruční vratidla
Pohánějí provedení se čtyřhrannou stopkou při řízeném ručním vystružování automobilových pouzder.
CNC obráběcí centra
Používají tuhé držáky pro automatizované souosé dokončování otvorů.
Radiální vrtačky

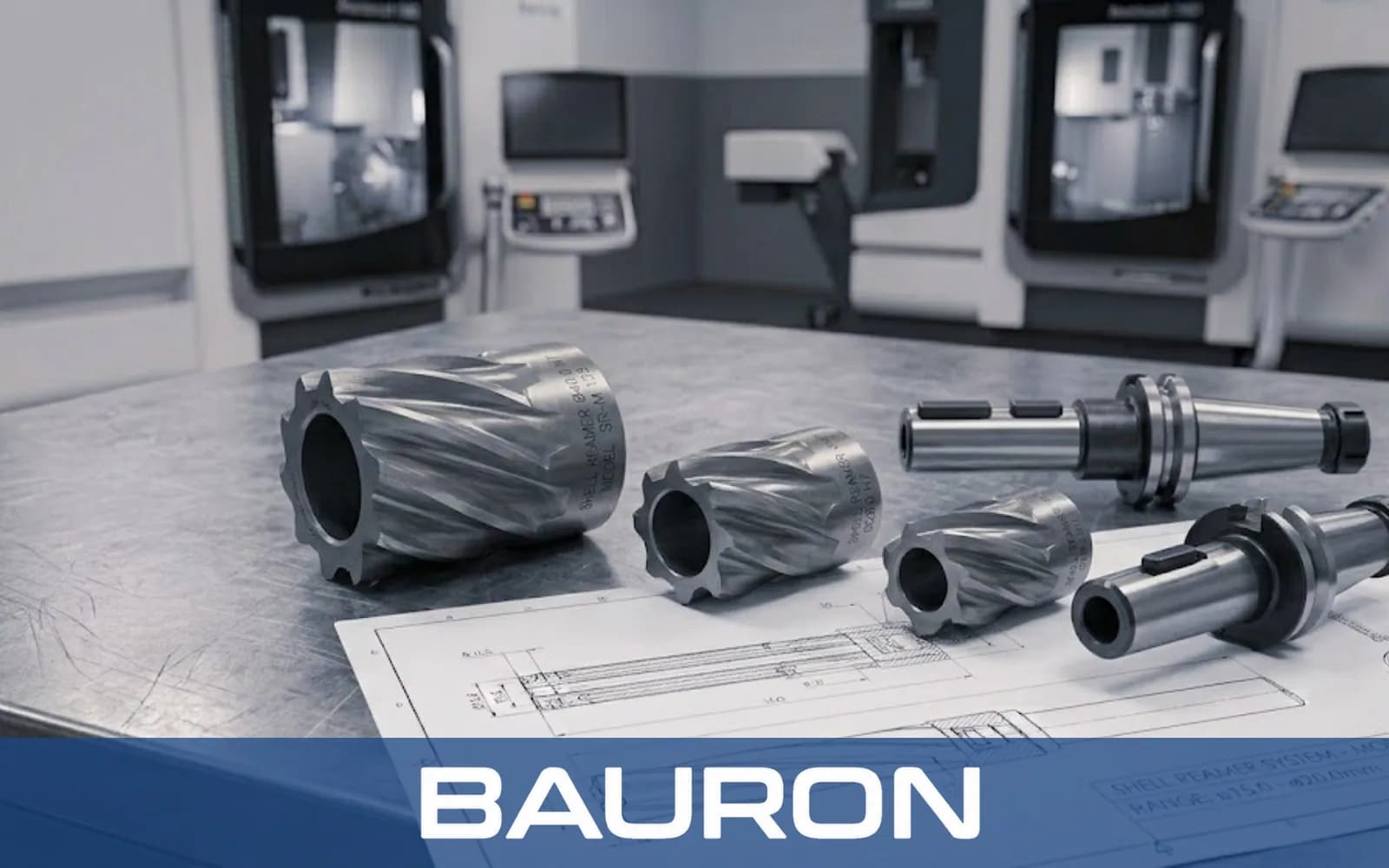

Poskytují svislou hnací sílu pro rozměrné operace s vodícím čepem a pro návlečné výstružníky v otvorech velkých průměrů.
Aplikace a odvětví pro výstružníky s vodícím čepem
Vyrovnání souosých otvorů
Udržuje společnou osu dvou od sebe vzdálených otvorů v ložiskových tělesech.
Dokončování hlubokých otvorů
Pomáhá zabránit uhýbání nástroje v hlubokých otvorech.
Kalibrování vedení ventilů
Vystružuje vedení ventilů v hlavách válců na předepsanou vůli dříku v automobilovém průmyslu.
Příprava pro spojovací prvky
Kalibruje souosý otvor před následným řezáním závitu nebo závitováním.
Lícování pouzder rejdových čepů
Dokončuje pouzdra těhlic řízení pro pohyb zavěšení.
Často kladené dotazy o výstružnících s vodícím čepem
Jaký je rozdíl mezi výstružníkem s vodícím čepem a standardním upínacím výstružníkem?
Upínací výstružník začíná před řeznými drážkami krátkým náběhem. Výstružník s vodícím čepem má navíc hladký neřezný přední válec odpovídající stávajícímu otvoru, takže řezná část sleduje původní osu.
Jsou nastavitelné ruční výstružníky s dlouhým vodícím čepem vhodné pro strojní použití?
Ne. Nastavitelné ruční výstružníky s dlouhým vodícím čepem jsou určeny pro ruční obsluhu vratidlem s T-rukojetí, protože strojní pohon může nastavitelné nože poškodit. Pro práci se strojním pohonem je vhodnou volbou celistvý strojní výstružník s vodícím čepem.
Jak výstružník s vodícím čepem pomáhá při následném řezání závitu?
Kalibruje a vyrovnává otvor před následným závitovým nástrojem nebo závitníkem, což pomáhá, aby pozdější nástroj řezal závit rovnoměrně po celém obvodu otvoru.
Mohu výstružník s vodícím čepem použít bez předvrtaného otvoru?
Ne. Na rozdíl od vrtacích výstružníků, které spojují oba kroky, je vodící čep neřezné vedení a vyžaduje stávající otvor nebo opotřebené pouzdro odpovídající jeho průměru.
Může Bauron vyrobit vodící čepy v zakázkových rozměrech?
Stejně jako u svých dalších zakázkových výstružníků dokáže Bauron vybrousit vodící čep podle stávajícího otvoru a nastavit řezný průměr na předepsanou dokončovací toleranci.
Sdílený technický zdroj
Podpora konstrukce a techniky
Podpora konstrukce a techniky od Bauron Precision Tools zahrnuje zakázkové průměry vodících čepů, řezné průměry, geometrie drážek, povlaky, stopky a tolerance. Sdílejte rozmístění otvorů a požadavky aplikace pro technické posouzení.
