Vstup do otvoru
Úzká špička vnikne do připraveného válcového předvrtaného otvoru.
Výstružníky / Kuželové výstružníky

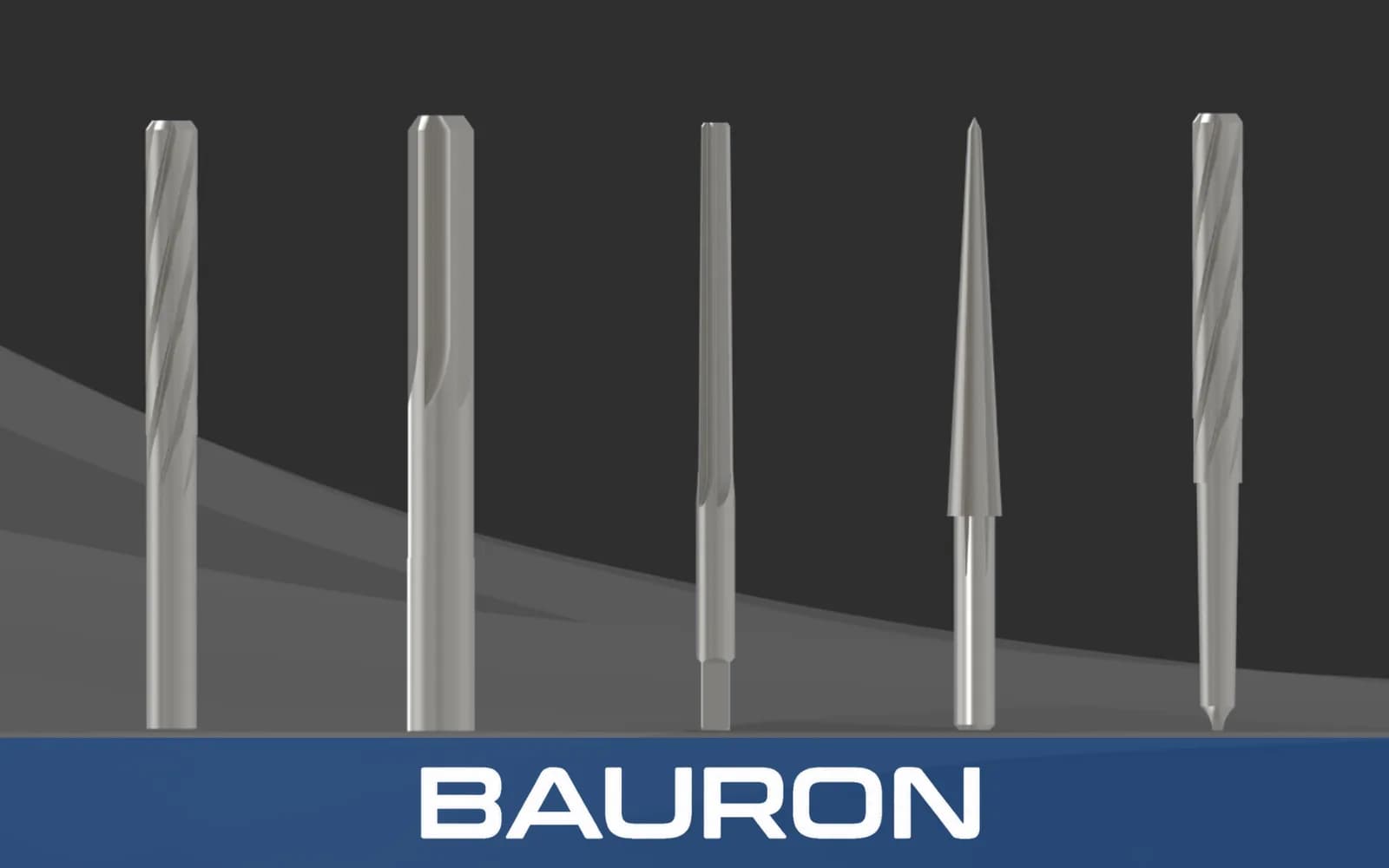

Kuželové výstružníky
Co je kuželový výstružník a jak funguje?
Kuželový výstružník je dokončovací nástroj pro vytváření kuželových otvorů, které odpovídají kuželovým kolíkům, armaturám a dalším kuželovým součástem. Postupně odebírá přídavek podél kužele a vytváří předepsaný lícovací profil.
Kuželové řezání
Kuželové břity při postupu nástroje postupně odebírají materiál ze stěny otvoru.
Odvod třísek
Přímé nebo šroubovité drážky odvádějí třísky od břitů.
Konečné kalibrování
Výstružník dokončí dutinu na kuželovitost nebo zakázkový profil, který vyžaduje protikus.
Hlavní vlastnosti a přednosti kuželových výstružníků
Standardní a zakázkové kužele
Lze je vyrobit pro standardní profily kuželových kolíků nebo pro předepsané zakázkové úhly; kužele lůžek vřeten a koníků se obrábějí výstružníkem pro Morseův kužel.
Robustní drážky
Poskytují břitům kuželového výstružníku na kov oporu pro úběr materiálu na kuželových stěnách otvoru.
Varianty se čtyřhrannou stopkou
Umožňují ruční obsluhu vratidlem. Výstružník s kuželovou stopkou má naproti tomu kužel na stopce a vyrábí válcové otvory.
Broušené břity
Podporují přesnou kontrolu kužele a dokončení vnitřního povrchu.
Dostupnost malých velikostí
Zahrnuje malá označení, jako je kuželový výstružník 2/0 pro jemné mechanismy.
Tuhé jádro
Omezuje průhyb a ohyb v hlubších kuželových otvorech.
Specifikace kuželových výstružníků
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Kuželovitost | Standardně 1/4" na stopu, nebo zakázkové profily |
| Označení velikostí | #7/0 až #14, metrické a zlomkové palcové |
| Geometrie drážek | Přímá, levotočivá šroubovitá nebo pravotočivá šroubovitá |
| Typ stopky | Válcová, čtyřhran nebo Morseův kužel |
| Tolerance | Přesně broušeno podle požadavků OEM |
| Typ operace | Kuželové průchozí a slepé otvory |
Dostupné materiály a povlaky pro kuželové výstružníky
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Všeobecné obrábění měkké oceli a hliníku. | Houževnatý a hospodárný substrát pro ruční i strojní použití. |
| Kobaltová ocel (HSS-Co) | Tvrdší slitiny a abrazivní litiny. | Tepelná odolnost a stálost ostří podporují náročné aplikace. |
| Povlak TiAlN | Výroba za vysokých teplot ve větších sériích. | Snižuje tření a chrání břit před teplem a opotřebením. |
HSS se hodí pro běžnou ruční i strojní práci, HSS-Co přidává tepelnou odolnost a odolnost proti opotřebení a TiAlN může chránit břity v kompatibilních procesech s vyššími teplotami.
Na kterých strojích se kuželové výstružníky používají?
Vratidla s T-rukojetí
Ručně otáčejí nástroji se čtyřhrannou stopkou při řízeném dokončování kuželů.
CNC frézovací centra
Používají tuhé držáky pro automatizované dokončování kuželových otvorů.
Stojanové vrtačky s ručním posuvem
Zajišťují svislou stabilitu a řízený posuv pro opakovatelné vytváření kuželů.
Aplikace a odvětví pro kuželové výstružníky
Kolíkové spoje
Vytváří kuželové dutiny pro kuželové kolíky, které slouží k ustavení a zajištění strojních součástí.
Údržba zavěšení
Dokončuje kužele těhlic řízení a kulových čepů pro odpovídající díly podvozku.
Zakázkové nástroje
Vytváří předepsané kuželové profily otvorů ve speciálních přípravcích a dokončuje kuželové otvory v aditivně vyrobených dílech pro 3D tisk a prototypování.
Potrubní a ventilové armatury
Dokončuje kuželové otvory pro speciální regulační ventily a kuželové spoje.
Často kladené dotazy o kuželových výstružnících
Jaká je standardní kuželovitost na stopu u výstružníků pro kuželové kolíky?
Mnoho průmyslových palcových výstružníků pro kuželové kolíky používá kužel 1/4 palce na stopu. Profil výstružníku ověřte podle předepsaného kolíku nebo protikusu.
Mohu kuželový výstružník použít v ruční vrtačce?
Použití v ruční vrtačce bez opory se obecně nedoporučuje, protože nástroj se může zaseknout, chvět nebo zlomit. Použijte tuhý stroj, nebo provedení se čtyřhrannou stopkou pomalu otáčejte vratidlem.
K čemu slouží kuželový výstružník 2/0?
Kuželový výstružník 2/0, tzv. „dvě nuly“, dokončuje malé otvory pro kuželové kolíky v jemných mechanismech, přístrojích a malých součástech.
Mám zvolit přímé, nebo šroubovité drážky?
Přímé drážky se hodí pro nepřerušované otvory. Šroubovité drážky dokážou překlenout drážky pro pera a přerušované řezy s menším sklonem k zakusování.
Jsou k dispozici zakázkové úhly kužele?
Kuželová provedení lze objednat jako zakázkové výstružníky se stanoveným úhlem, kuželovitostí, průměrem a délkou podle výkresu dílu.
Sdílený technický zdroj
Podpora konstrukce a techniky
Bauron Tools poskytuje podporu konstrukce a techniky pro standardní i zakázkové kuželové profily, geometrii drážek, typy stopek, substráty a povlaky. Sdílejte výkres protikusu a požadavky aplikace k posouzení.
