Vyrovnání v lůžku
Výstružník vnikne do předvrtané dutiny nebo poškozeného lůžka stroje.

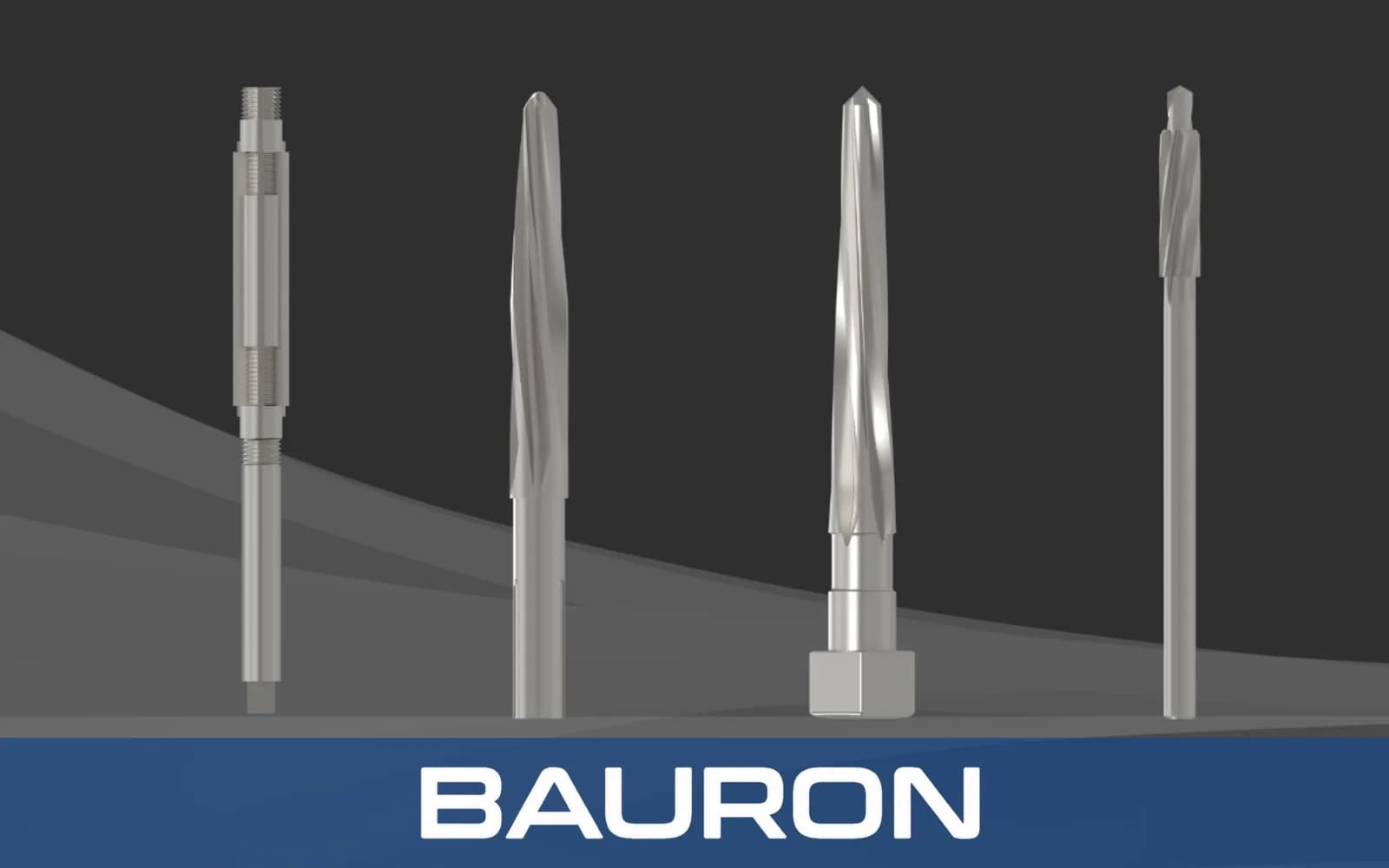

Výstružníky / Nástroje pro kuželová lůžka
Výstružníky Morse kužel
Co je výstružník pro Morseův kužel a jak funguje?
Výstružník pro Morseův kužel vytváří nebo opravuje vnitřní kuželová lůžka vřeten a koníků. Jeho předepsaný profil vytvoří lůžko, které lícuje se standardizovanou stopkou nástroje s Morseovým kuželem a drží ji třecím spojením.
Rotační odběr materiálu
Drážky odstraňují z vnitřních stěn otřepy, zadřeniny nebo přebytečný kov.
Vytvoření profilu
Postupným řezáním se vytvoří nebo obnoví předepsaný kuželový profil.
Uložení třením
Dokončený kužel zajišťuje dosedací plochu pro pevné uložení kompatibilní stopky nástroje.
Hlavní vlastnosti a přednosti výstružníků Morse kužel
Standardizované profily
Zajišťují kompatibilitu s odpovídajícími standardními stopkami nástrojů s Morseovým kuželem. Například výstružník s kuželovou stopkou dosedá přímo do lůžka dokončeného na tento profil.
Hrubovací a dokončovací provedení
Nabízejí varianty pro větší úběr materiálu nebo pro konečné dokončení profilu.
Stopka s čtyřhranem
Zajišťuje pevný úchop při ručním otáčení vratidlem během oprav.
Tělo z rychlořezné oceli
Vyvažuje houževnatost a stálost ostří pro běžné aplikace; výstružníky z monolitního karbidu se lépe hodí pro tuhé velkosériové strojní vystružování.
Přesné fazetky
Podporují velkou dosedací plochu pro držení třecím spojením.
Varianty se šroubovitou drážkou
Odvádějí třísky z hlubokých lůžek a pomáhají omezit rýhování povrchu.
Specifikace výstružníků Morse kužel
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Rozsah velikostí | MT0 až MT7, podle standardních rozměrů Morseova kužele |
| Typ nástroje | Hrubovací s vroubkovanými drážkami nebo dokončovací s hladkými drážkami |
| Geometrie drážek | Přímá nebo levotočivá šroubovitá |
| Typ stopky | Čtyřhran pro vratidla nebo kužel pro strojní použití |
| Tolerance | Přesně broušeno podle standardních specifikací Morseova kužele |
| Typ operace | Výroba lůžek a opravy vřeten |
Dostupné materiály pro výstružníky Morse kužel
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Ruční opravy vřeten a běžná výroba lůžek. | Zajišťuje houževnatost a odolnost proti vylamování při ručním otáčení. |
| Uhlíková ocel | Občasná lehká údržba a odstraňování otřepů. | Hospodárná volba pro čištění velmi mělkých rýh. |
| Kobaltová ocel (HSS-Co) | Výroba nových lůžek v kalené legované oceli. | Zajišťuje vyšší stálost ostří a tepelnou odolnost při strojním provozu. |
HSS se hodí pro běžné ruční opravy, uhlíková ocel pro občasné lehké čištění a kobaltová HSS pro strojní výrobu lůžek v tvrdších slitinách. Práce s lůžky v abrazivních materiálech nebo ve velkých sériích lze posoudit jako zakázkové karbidové nástroje.
Které stroje a nářadí používají výstružníky Morse kužel?
Vratidla s T-rukojetí
Umožňují obráběčům otáčet nástrojem ručně při obnově poškozeného vřetena.
Konvenční soustruhy
Umožňují vyvrtávání a vystružování nových kuželů koníků.
CNC frézovací centra
Obrábějí kuželová redukční pouzdra a robustní držáky nástrojů v automatizovaných sestavách.
Aplikace a odvětví pro výstružníky Morse kužel
Opravy vřeten
Odstraňuje rýhy nebo zadřeniny z vnitřních lůžek frézek a podporuje hladké usazení nástroje.
Údržba koníků
Čistí nečistoty a poškození z lůžek koníků soustruhů, které se používají s hroty a nástroji s kuželovou stopkou.
Zakázkové nástrojové bloky
Obrábí kuželové dutiny v přípravcích pro standardní nástroje s kuželovou stopkou; pro jiné než Morseovy úhly lze místo toho zvolit zakázkový kuželový výstružník na kov.
Výroba redukčních pouzder
Vystružuje vnitřní profily redukčních pouzder pro vrtačky na standardní rozměry Morseova kužele pro všeobecnou výrobu a nástrojárny.
Často kladené dotazy o výstružnících Morse kužel
Jaký je rozdíl mezi hrubovacím a dokončovacím výstružníkem pro Morseův kužel?
Hrubovací výstružník má vroubkované nebo zoubkované břity pro větší úběr materiálu při vytváření lůžka. Dokončovací výstružník má hladké drážky a vytváří konečnou kuželovou plochu pro uložení třením.
Mohu výstružníkem pro Morseův kužel opravit poškozené vřeteno stojanové vrtačky?
Dokončovacím výstružníkem otáčeným ručně lze z lůžka odstranit otřepy, zadřeniny a mělké rýhy. Úběr materiálu je nutné kontrolovat, aby se zachovaly rozměry lůžka.
Proč mají některé výstružníky pro Morseův kužel levotočivé šroubovité drážky?
Levotočivá šroubovice tlačí třísky dopředu a vytváří záporný axiální úhel čela, který pomáhá zabránit tomu, aby se nástroj zakousl a vtáhl do lůžka.
Je výstružník pro Morseův kužel totéž co výstružník pro kuželové kolíky?
Ne. Výstružníky pro kuželové kolíky mají kužel 1/4 palce na stopu pro otvory pojistných kolíků. Výstružníky pro Morseův kužel odpovídají rozměrům lůžek MT0 až MT7 pro usazení stopek nástrojů obráběcích strojů.
Mám k čištění lůžka vřetena použít strojní pohon?
Pro čištění a obnovu stávajícího vřetena Bauron doporučuje ruční otáčení vratidlem, protože strojní pohon může odebrat příliš mnoho materiálu a lůžko poškodit.
