Vyrovnání
Zkosený náběh vede nástroj do stávajícího předvrtaného otvoru.
Výstružníky / Výstružníky s přímou drážkou

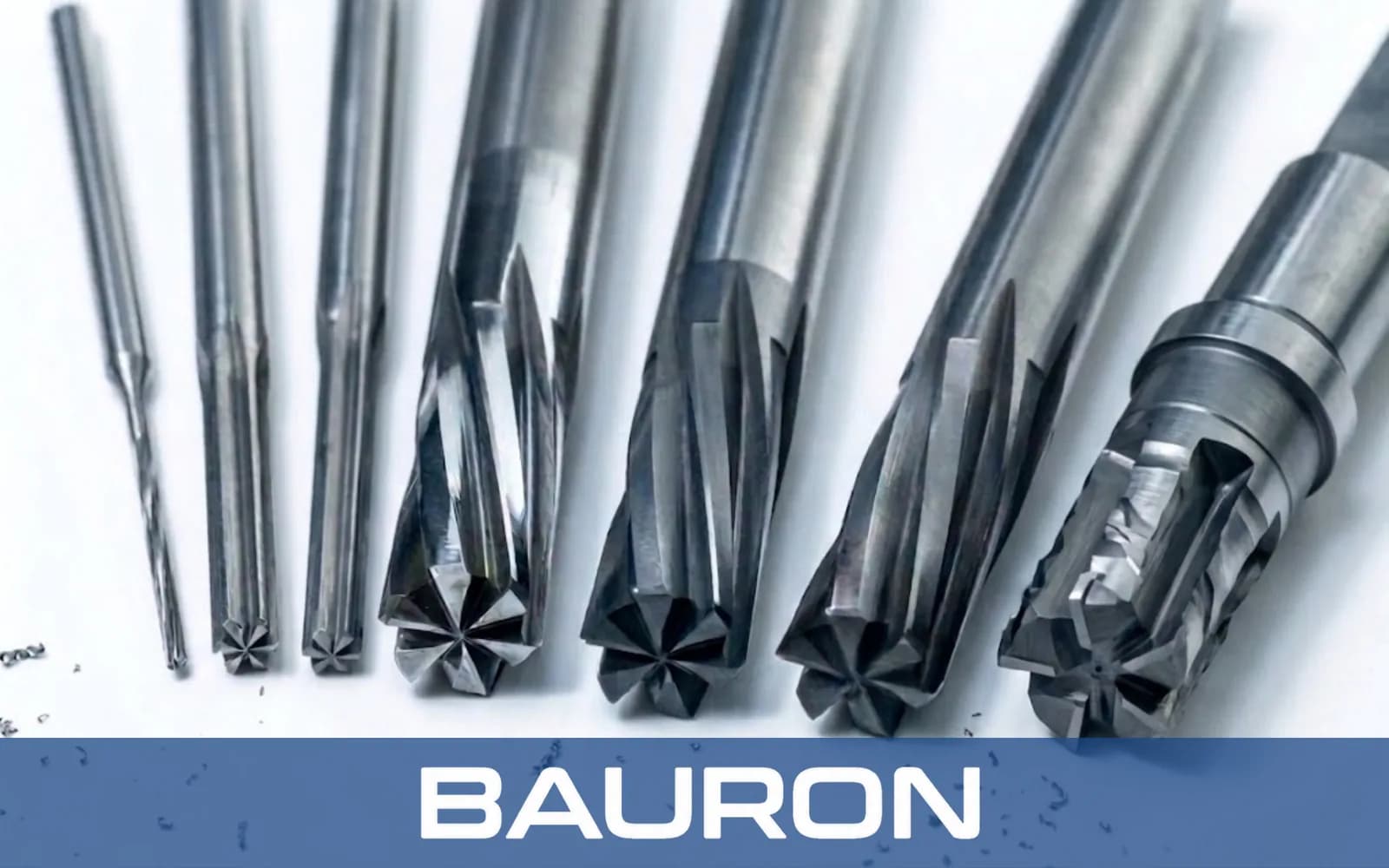

Výstružníky s přímou drážkou
Co je výstružník s přímou drážkou a jak funguje?
Výstružník s přímou drážkou je univerzální dokončovací nástroj pro kalibrování předvrtaných otvorů. Rovnoběžné břity odebírají malý přídavek, zatímco fazetky a náběh nástroj vedou a dokončují otvor.
Řezání
Rovnoběžné přímé drážky při otáčení nástroje odebírají malé množství materiálu.
Zachycení třísek
Třísky se shromažďují v přímých drážkách a nejsou aktivně tlačeny ani vytahovány.
Dokončení
Tuhé břity kalibrují a dokončují vnitřní otvor, pokud jsou nástroj a proces správně vyrovnány.
Hlavní vlastnosti a přednosti výstružníků s přímou drážkou
Rovnoběžné drážky
Zajišťují tuhý řezný tvar pro přesné kalibrování válcových otvorů.
Univerzální geometrie
Podporuje řadu standardních materiálů a aplikací s nepřerušovanými otvory.
Dostupnost se čtyřhrannou stopkou
Umožňuje ruční obsluhu vratidlem u ručního provedení výstružníku s přímou drážkou.
Plné jádro
Odolává ohybu a průhybu během provozu.
Zkosený řezný konec
Podporuje vedený vstup do připraveného otvoru. Jak se volí úhly náběhu, vysvětluje průvodce návrhem výstružníků.
Hospodárná geometrie
Tam, kde to aplikace dovolí, představuje jednodušší volbu než šroubovité nebo vícestupňové výstružníky.
Specifikace výstružníků s přímou drážkou
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Rozsah průměrů | 1/16" až 2"; standardní, metrické, číselné a písmenné rozměry |
| Geometrie drážek | Přímá drážka, pravořezný |
| Počet drážek | 4 až 8 podle průměru nástroje |
| Typ stopky | Válcová, Morseův kužel nebo čtyřhran |
| Tolerance | H7 nebo zakázkové specifikace OEM |
| Typ operace | Průchozí otvory nebo mělké slepé otvory |
Dostupné materiály a povlaky pro výstružníky s přímou drážkou
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Měkká ocel, hliník a mosaz. | Houževnatý a hospodárný substrát pro univerzální použití. |
| Monolitní slinutý karbid | Abrazivní slitiny a litina. | Tuhost a odolnost proti opotřebení podporují výrobní série ve stabilních sestavách. |
| Povlak TiN | Běžná prostředí s vysokým opotřebením. | Zlepšuje kluzné vlastnosti a povrchovou tvrdost, a snižuje tak tření a opotřebení břitů. |
HSS nabízí houževnatost a hospodárnost pro běžnou práci, monolitní slinutý karbid přidává tuhost a odolnost proti opotřebení a TiN může snížit tření a opotřebení břitů.
Na kterých strojích se výstružníky s přímou drážkou používají?
CNC frézovací centra
Upínají strojní výstružníky, včetně výstružníků z monolitního karbidu, pro automatizované cykly dokončování otvorů.
Konvenční soustruhy
Využívají sklíčidlo v koníku k vystružování axiálních otvorů v rotujících dílech.
Stojanové vrtačky
Zajišťují řízený svislý posuv pro vystružování válcových otvorů.
Vratidla
Pohánějí ruční výstružníky se čtyřhrannou stopkou při řízeném ručním dokončování.
Aplikace a odvětví pro výstružníky s přímou drážkou
Univerzální kalibrování
Dokončuje standardní průchozí otvory ve všeobecné výrobě, kde není potřeba odvod třísek šroubovitou drážkou.
Vyrovnání při ruční montáži
Ruční provedení se čtyřhrannou stopkou umožňují při konečné montáži šetrně korigovat otvory.
Lícování kolíků
Kalibruje otvory pro uložení ustavovacích kolíků předepsané sestavou.
Dokončování nepřerušovaných otvorů
Pracuje v plných otvorech bez příčných otvorů nebo jiných přerušení, která by mohla zachytit přímé břity; pro přerušované otvory je vhodnější levotočivý šroubovitý výstružník.
Často kladené dotazy o výstružnících s přímou drážkou
Jaký je rozdíl mezi výstružníky s přímou a se šroubovitou drážkou?
Přímé drážky zadržují třísky v drážkách a hodí se pro běžné nepřerušované otvory. Výstružník se šroubovitou drážkou usměrňuje třísky a lépe překlenuje přerušované řezy nebo se hodí pro hluboké slepé otvory.
Mohu ke kalibrování otvorů použít místo výstružníku stopkovou frézu s přímými drážkami?
Stopková fréza dokáže zanořovat i frézovat, výstružník však využívá fazetky a náběhy určené pro přesné kalibrování a dokončování otvorů. Nástroj volte podle požadované tolerance a procesu.
Kdy mám použít ruční výstružník místo strojního?
Ruční výstružník má obvykle stopku s čtyřhranem a delší náběhový kužel pro ruční vyrovnání. Strojní výstružník má válcovou nebo kuželovou stopku a kratší náběh pro tuhé upnutí ve stroji.
Jsou výstružníky s přímou drážkou vhodné pro slepé otvory?
V mělkých slepých otvorech je lze použít, pokud je pěchování třísek pod kontrolou. Pro hluboké slepé otvory se obvykle lépe hodí pravotočivý šroubovitý výstružník, protože vytahuje třísky ke vstupu.
Jsou k dispozici zakázkové výstružníky s přímou drážkou?
Zakázkové varianty mohou zahrnovat nestandardní rozměry v desetinných hodnotách, předepsané délky, úzké tolerance a povlaky přizpůsobené aplikaci.
Sdílený technický zdroj
Podpora konstrukce a techniky
Bauron poskytuje podporu konstrukce a techniky pro zakázkové průměry, délky drážek, tvary stopek, substráty a povlaky. Sdílejte toleranci otvoru, přídavek na vystružování, materiál obrobku a upnutí ve stroji k posouzení.
