Rozpínání nožů
Otáčením závitových matic se posouvá kuželový klínový mechanismus a řezné nože se vysouvají směrem ven.
Výstružníky / Nastavitelné ruční výstružníky

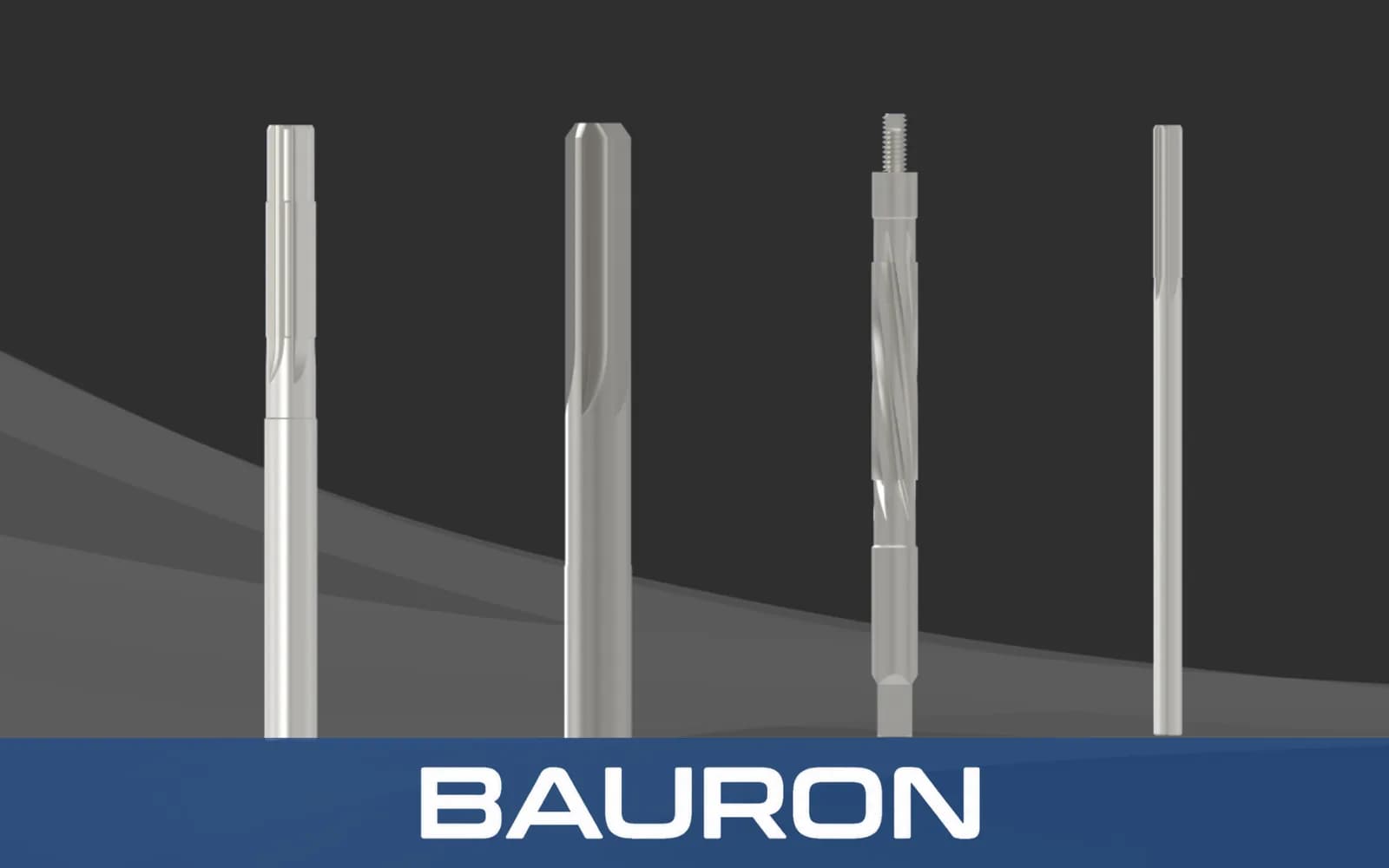

Nastavitelné výstružníky
Co jsou nastavitelné výstružníky a jak fungují?
Nastavitelné výstružníky, označované také jako rozpínací, jsou dokončovací nástroje pro dosažení přesných nestandardních průměrů otvorů. Díky rozpínacím nožům mohou obráběči pokrýt zakázkové rozměry i opravy, aniž by pro každý průměr potřebovali samostatný nástroj pevného rozměru.
Pevné zajištění
Po nastavení cílového řezného průměru se nože zajistí v dané poloze.
Ruční řezání
Když obsluha otáčí nastavitelným ručním výstružníkem, více břitů postupně odebírá materiál ze stěny otvoru.
Odstraňování třísek
Přímé nebo šroubovité drážky odvádějí třísky od břitů, a podporují tak přesnou kvalitu povrchu.
Hlavní vlastnosti a přednosti nastavitelných výstružníků
Rozpínací nože
Umožňují plynulé nastavení průměru a mohou snížit počet potřebných nástrojů pevného rozměru; jejich rozsah je širší než u rozpínacích výstružníků, které se rozevírají jen o několik tisícin palce.
Závitové pojistné matice
Po nastavení zajišťují nože a omezují rozměrový posun během použití.
Čtyřhranná stopka
Zajišťuje spolehlivý úchop v ručních vratidlech.
Více drážek
Rozkládají řezné síly na více břitů a podporují hladký povrch.
Vyměnitelné nože
Umožňují výměnu opotřebených nožů, pokud to konstrukce zvoleného nástroje dovoluje.
Přesné břity
Při správném nastavení a použití nástroje podporují přesné konečné kalibrování otvoru.
Specifikace nastavitelných výstružníků
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Rozsah průměrů | 1/4" až 3-11/32" podle modelu |
| Rozsah rozpínání | Až 1/16" na nástroj |
| Typ stopky | Čtyřhran pro ruční ovládání vratidlem |
| Typ drážky | Přímá nebo šroubovitá |
| Počet nožů | 4 až 8 podle velikosti nástroje |
| Dostupné provedení | Jednotlivý nástroj nebo kompletní sada nastavitelných výstružníků |
Dostupné materiály a povlaky pro nastavitelné výstružníky
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Všeobecné obrábění hliníku a měkké oceli. | Vyvažuje houževnatost a cenovou dostupnost pro běžné použití. |
| Kobaltová ocel (HSS-Co) | Tvrdší materiály, jako je nerezová ocel a titan. | Nabízí vyšší tepelnou odolnost a stálost ostří než standardní HSS. |
| Nitrid titanu (TiN) | Aplikace vyžadující vyšší odolnost proti tření a abrazivnímu opotřebení. | Může snížit tření a opotřebení a podpořit hladší řez. |
HSS je houževnatá univerzální volba, kobaltová ocel přidává tepelnou odolnost pro tvrdší materiály a povlak TiN může snížit tření a opotřebení. Pro sériové otvory pevného rozměru nabízejí vyšší odolnost proti opotřebení výstružníky z monolitního karbidu.
Na kterých strojích se nastavitelné výstružníky používají?
Vratidla s T-rukojetí
Uchopují čtyřhrannou stopku při ručním vystružování stejně, jako se otáčí ruční výstružník pevného rozměru.
Konvenční soustruhy
Umožňují pečlivé dokončování při nízkých otáčkách z koníku na rotujících válcových obrobcích.
Stojanové vrtačky
Zajišťují svislé vyrovnání při ručním posuvu s vypnutým pohonem vřetena.
Aplikace a odvětví pro nastavitelné výstružníky
Lícování ložisek a pouzder
Postupně zvětšuje otvory pro vytvoření uložení s přesahem u rotujících sestav.
Opravy bloků motorů
Upravuje rozměr opotřebených otvorů a obnovuje předepsané vůle při generálních opravách automobilů.
Zakázková výroba prototypů
Vytváří nestandardní rozměry otvorů při výrobě prototypů a ve všeobecné výrobě, když není k dispozici vhodný nástroj pevného rozměru.
Průmyslová údržba
Při opravách v terénu koriguje neokrouhlé otvory v těžkých strojích.
Často kladené dotazy o nastavitelných výstružnících
Jaký je rozdíl mezi nastavitelnými výstružníky a upínacími výstružníky pevného rozměru?
Nastavitelný ruční výstružník využívá rozpínací nože pro zakázkové průměry při ruční práci. Upínací výstružník pevného rozměru, jeden z typů strojních výstružníků, má celistvé tělo určené pro opakované strojní dokončování na pevně daný rozměr.
Jaké velikosti a rozsahy rozpínání nabízí sada nastavitelných výstružníků?
Uváděný rozsah základních průměrů je 1/4" až 3-11/32", přičemž se rozsahy jednotlivých nástrojů překrývají a obvykle dosahují až 1/16" na nástroj. Dostupnost se liší podle modelu.
Který materiál nožů je vhodný pro tvrdé letecké slitiny?
Pro houževnaté materiály, jako je titan a nerezová ocel, je určena kobaltová ocel (HSS-Co), protože nabízí vyšší tepelnou odolnost a stálost ostří než standardní HSS.
Lze nastavitelné výstružníky vyrobit na zakázku pro konkrétní profily otvorů?
Zakázkové varianty mohou zahrnovat geometrie nožů a povlaky přizpůsobené aplikaci, pokud standardní rozměry nesplňují požadovaný profil. Profily mimo rozsah nastavení lze zkonstruovat jako zakázkové karbidové nástroje.
Jak se nastavuje průměr bez poškození nožů?
Povolte spodní závitovou matici a plynule utahujte horní matici, aby se nože posunuly po kuželových drážkách. Před zajištěním matic ověřte výsledný průměr mikrometrem.
