Vnitřní nastavení
Utažením kuželového šroubu nebo zátky uvnitř dutého těla se prořezávaná řezná část roztlačí směrem ven.
Výstružníky / Dokončovací výstružníky s kompenzací opotřebení

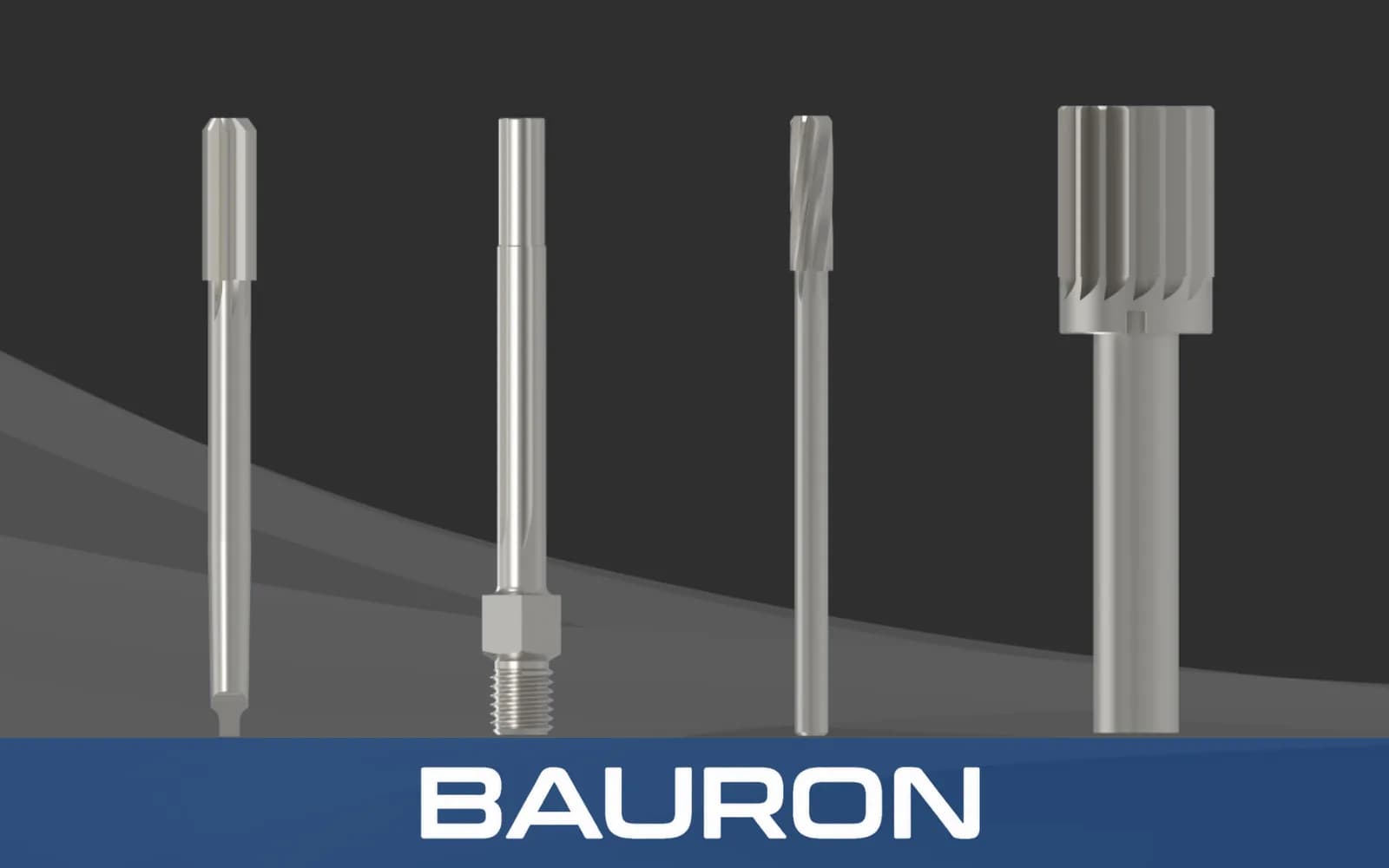

Rozpínací výstružníky
Co jsou rozpínací výstružníky a jak fungují?
Rozpínací výstružníky jsou přesné nástroje pro kalibrování otvorů, které kompenzují opotřebení břitů nebo umožňují dosáhnout přesně kontrolovaného nestandardního průměru. Jejich vnitřní stavěcí mechanismus umožňuje mírné zvětšení řezného rozměru.
Zvětšení průměru
Břity se rozepnou o malou hodnotu, obvykle o několik tisícin palce, směrem k cílovému rozměru.
Rotační řezání
Nastavené břity při otáčení nástroje odebírají ze stěny otvoru malé množství materiálu.
Kontrola rozměru
Řezný průměr se před dokončovacím řezem kontroluje mikrometrem.
Hlavní vlastnosti a přednosti rozpínacích výstružníků
Stavěcí šroub v jádru
Umožňuje malé změny průměru pro kompenzaci opotřebení a může prodloužit užitečnou životnost nástroje.
Prořezávané tělo
Umožňuje řezné části pružně se rozepnout při zachování tvaru celistvého těla.
Přesné fazetky
Podporují přesné kalibrování po nastavení a přeměření nástroje.
Kompenzace opotřebení
Může snížit četnost výměn ve srovnání se strojním výstružníkem pevného rozměru, jehož rozměr nelze změnit.
Různé geometrie drážek
Varianty s přímou a šroubovitou drážkou řeší různé požadavky na odvod třísek a pro hlubší otvory lze zvolit výstružníky s prodlouženou délkou.
Tuhá stopka
Zajišťuje pevné upnutí v kompatibilních CNC kleštinách, sklíčidlech nebo ručních unašečích; pro čistě ruční dokončování jsou alternativou ruční výstružníky se čtyřhrannou stopkou.
Specifikace rozpínacích výstružníků
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Rozsah průměrů | 1/4" až 2" ve standardních rozměrech |
| Rozsah rozepnutí | Max. 0.006" až 0.010" podle základního rozměru |
| Typ drážky | Přímá nebo šroubovitá drážka |
| Typ stopky | Válcová, Morseův kužel nebo čtyřhran |
| Stavěcí mechanismus | Vnitřní kuželová stavěcí zátka se šroubem |
| Typ aplikace | Průchozí otvory a mělké slepé otvory |
Dostupné materiály a povlaky pro rozpínací výstružníky
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Měkká ocel, hliník a běžné úpravy rozměrů. | Zajišťuje houževnatost a pružnost těla potřebnou pro rozepnutí. |
| S karbidovými břity | Velkosériová výroba a abrazivní materiály. | Přidává odolnost břitů proti opotřebení při zachování pružného ocelového jádra. |
| Nitrid titanu (TiN) | Běžné aplikace vyžadující vyšší ochranu proti opotřebení. | Zlepšuje kluzné vlastnosti povrchu a může snížit tření a hromadění tepla. |
HSS zajišťuje pružnost těla potřebnou pro rozepnutí, provedení s břity ze slinutého karbidu přidávají odolnost břitů proti opotřebení a TiN může snížit tření a hromadění tepla.
Na kterých strojích se rozpínací výstružníky používají?
CNC obráběcí centra
Používají tuhé držáky pro automatizované kalibrování a kompenzaci opotřebení průměru.
Konvenční soustruhy
Upínají nástroj do koníku k dokončování otvorů ve válcových obrobcích.
Stojanové vrtačky
Umožňují řízené svislé dokončování s rovnoměrným posuvem.
Aplikace a odvětví pro rozpínací výstružníky
Kompenzace opotřebení
Obnovuje řezný průměr po opotřebení břitů opakovaným používáním.
Zakázkové tolerance
Vytváří nestandardní průměrová uložení, která nejsou dostupná se zvoleným nástrojem pevného rozměru.
Obrábění abrazivních materiálů
Při obrábění abrazivních kovů umožňuje průběžně znovu nastavovat řezný rozměr podle postupujícího opotřebení.
Dokončování hlubokých otvorů
Lze jej kombinovat s prodlouženým provedením pro hluboké, obtížně přístupné dutiny, například otvory v tělesech ventilů používaných v energetice.
Často kladené dotazy o rozpínacích výstružnících
Jaký je rozdíl mezi rozpínacími výstružníky a nastavitelnými ručními výstružníky?
Nastavitelný výstružník pro ruční použití využívá samostatné posuvné nože, které pokrývají poměrně široký rozsah, často až 1/16 palce. Rozpínací výstružník má prořezávané celistvé tělo a rozpíná se jen o několik tisícin palce, především pro kompenzaci opotřebení.
Lze rozpínací výstružníky použít k hrubování?
Ne. Jsou to dokončovací nástroje určené k odebrání malého množství materiálu pro konečný rozměr a kvalitu povrchu, nikoli k objemovému úběru materiálu.
O kolik lze rozpínací výstružník zvětšit?
Uváděný limit rozepnutí je obecně 0.006" až 0.010" podle základního průměru. Překročení limitu nástroje může prořezávané tělo prasknout nebo trvale zdeformovat.
Jsou k dispozici rozpínací výstružníky s prodlouženou délkou?
Prodloužená provedení lze vyrobit jako zakázkové výstružníky, které spojují větší dosah s rozpínacím mechanismem pro hluboké nebo obtížně přístupné dutiny.
Jak se rozpínací výstružník nastavuje?
Otáčejte vnitřním kuželovým šroubem vhodným imbusovým nebo jiným klíčem, aby zátka roztlačila prořezávanou řeznou část směrem ven. Po každém nastavení zkontrolujte konečný řezný průměr mikrometrem.
