Vyrovnání s předvrtaným otvorem
Náběh vstupuje do otvoru správného průměru a pomáhá nastavit osu závitu.
Závitníky / Nástroje pro závity malých průměrů
Strojní šroubové závitníky
Co jsou strojní šroubové závitníky a jak fungují?
Strojní šroubové závitníky jsou strojní závitníky malých průměrů pro číslované velikosti spojovacích prvků, obvykle #0 až #12. Řezné verze vyřezávají profily UNC nebo UNF do předvrtaného otvoru, zatímco tvářecí verze přemisťují dostatečně tvárný materiál. Kvůli malému průřezu jsou obzvlášť důležité souosost, kontrola předvrtaného otvoru, řízení třísek a krouticí moment.
Postupné závitování
Broušené zuby postupně řežou profil, v tvářecím provedení přemisťují materiál tvářecí hrany.
Řízení třísek
Geometrie drážek řezného závitníku odvádí drobné třísky od aktivních zubů a omezuje jejich ucpávání.
Dokončení plného profilu
Zuby za náběhem vytvářejí konečný roztečný průměr a boky závitu.
Klíčové vlastnosti a výhody strojních šroubových závitníků
Přesnost číslovaných velikostí
Závitník pro šroubové závity je k dispozici v běžných velikostech strojních šroubů včetně #0, #1, #2, #3, #4, #5, #6, #8, #10 a #12.
Pevnost jádra
Geometrie jádra a drážek je vyvážená tak, aby podporovala torzní pevnost a zároveň u malých průměrů zachovala prostor pro třísky.
Různé možnosti náběhu
Kuželový, střední a dokončovací náběh slouží k postupnému zahájení, běžné práci nebo závitům blízko dna slepého otvoru.
Drážky podle aplikace
Provedení s přímou drážkou, šroubovitým hrotem, šroubovitou drážkou a bezdrážkové tvářecí provedení řeší různé podmínky otvorů a třísek.
Kontrolované meze roztečného průměru
Volba mezí roztečného průměru GH podporuje zamýšlenou vůli pro vnitřní závity třídy 2B nebo 3B, pokud je řízen celý proces.
Specifikace strojních šroubových závitníků
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Rozměrová řada | Velikosti strojních šroubů #0 (0.060") až #12 (0.216") |
| Závitové systémy | Hrubý UNC a jemný UNF |
| Profily náběhu | Kuželový, obvykle 7–10 závitů; střední, 3–5 závitů; dokončovací, 1–2 závity |
| Geometrie drážek | Přímá drážka, šroubovitý hrot, šroubovitá drážka nebo bezdrážkové tvářecí provedení |
| Typ stopky | Hladká válcová stopka se čtyřhranem |
| Meze roztečného průměru | GH1, GH2, GH3 nebo aplikačně specifické meze pro požadované uložení vnitřního závitu |
Materiály a povlaky pro strojní šroubové závitníky
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Nízkouhlíková ocel, mosaz, hliník a kompatibilní plasty. | Rázová houževnatost je užitečná u jemných řezných hran malých průměrů. |
| Kobaltová ocel (HSS-Co) | Nerezová ocel, titan a slitiny pro vyšší teploty. | Vyšší tvrdost za tepla pomáhá odolávat otupení břitu v houževnatějších a abrazivnějších materiálech. |

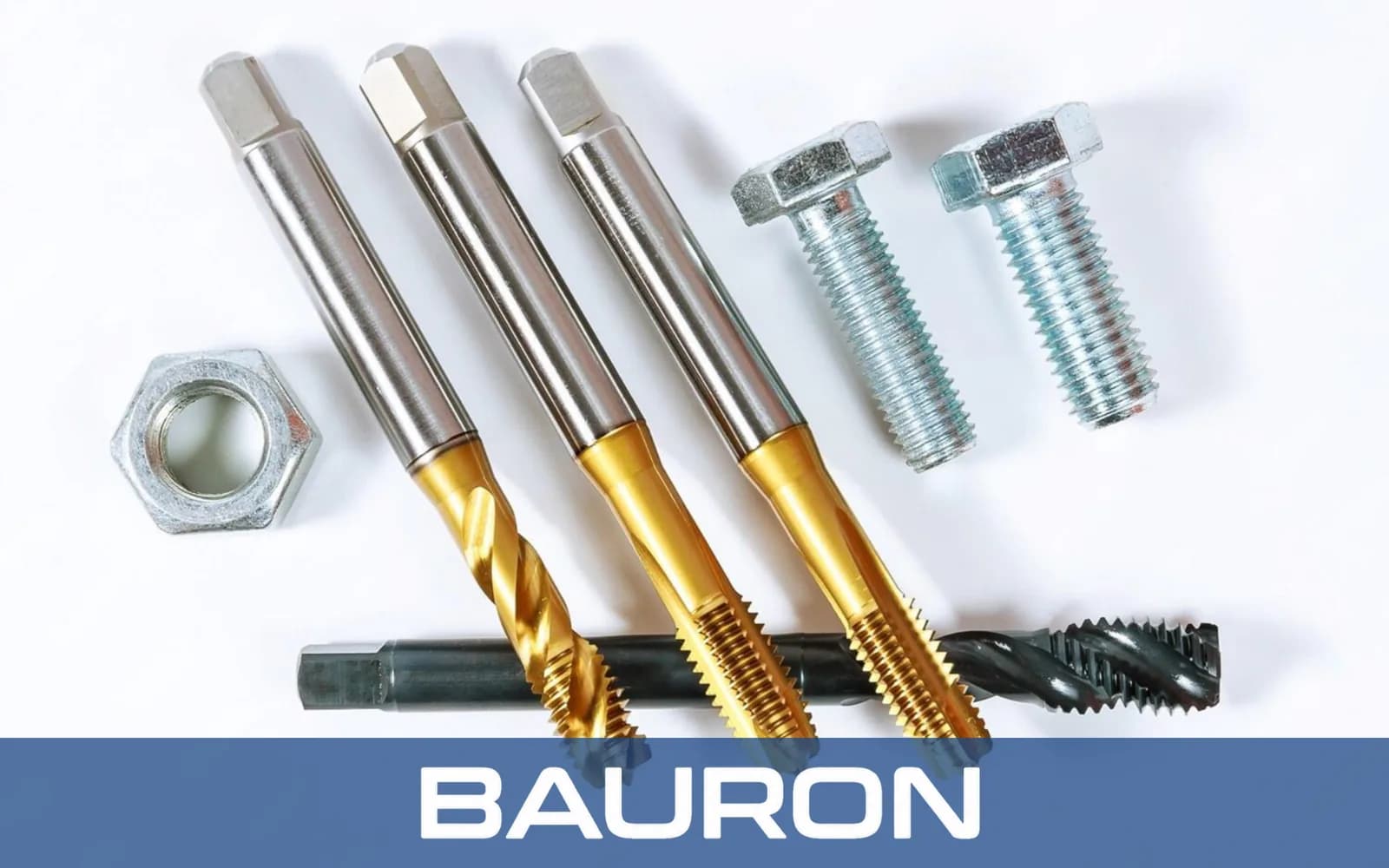

| Povlak TiN / TiAlN | Automatizovaná výroba v kompatibilních materiálech obrobků. | Vhodný povlak může snížit tření, omezit ulpívání materiálu a zlepšit odolnost malých zubů proti opotřebení. |
Substrát závitníku, povlak, náběh, typ drážek a řeznou kapalinu volte podle materiálu, typu otvoru, uložení závitu, řízení stroje a objemu výroby. V tuhých a stabilních sestavách lze pro odolnost proti opotřebení v abrazivních materiálech zvážit také závitníky z monolitního slinutého karbidu.
Které stroje používají strojní šroubové závitníky?
CNC obráběcí centra
Provádějí řízené závitovací cykly pro malé závitové otvory v konzolách, skříních a šasi. V tenkých plechových částech mohou kombinované strojní závitníky vrtat a závitovat vybrané číslované velikosti jedním nástrojem.
CNC automaty švýcarského typu
Vytvářejí miniaturní závity v soustružených komponentech pro zdravotnictví, elektroniku a letecký průmysl.
Automatizované vícevřetenové jednotky
Závitují opakující se malé otvory ve velkosériových sestavách kování a elektroniky.
Ruční vratidla
Hodí se pro prototypy, výrobu přístrojů a opravy, kde lze kontrolovat souosost a krouticí moment.
Aplikace a průmyslová odvětví pro strojní šroubové závitníky
Skříně elektroniky
Vytváří malé montážní závity v šasi, distančních sloupcích desek plošných spojů a pouzdrech zařízení pro výrobu elektroniky.
Přesné přístroje
Řeže závity v součástech optických zařízení, senzorů, diagnostických přístrojů a jemných mechanismů.
Montáž malých spojovacích prvků
Podporuje opakovatelnou výrobu závitových otvorů v drobném kování a součástech spotřebičů. Velkosériové závitování matic vyžaduje závitníky s ohnutou stopkou na specializovaných strojích na řezání závitů v maticích.
Automobilové elektrické komponenty
Připravuje montážní otvory pro senzory, spínače, skříně řídicích jednotek a sestavy obložení.
Často kladené dotazy o strojních šroubových závitnících
Jak se strojní šroubový závitník liší od palcového závitníku se zlomkovým rozměrem?
Strojní šroubové závitníky používají číslované velikosti od #0 do #12 s velkými průměry od 0.060" do 0.216". Běžné řady palcových závitníků se zlomkovými rozměry obvykle začínají na 1/4".
Jaký typ náběhu zvolit?
Kuželový náběh použijte pro postupné zahájení, střední náběh pro běžnou práci v průchozích a dostatečně hlubokých slepých otvorech a dokončovací náběh tam, kde se plné závity musí přiblížit ke dnu slepého otvoru.
Jak omezit lámání malých závitníků?
Používejte předepsaný průměr předvrtaného otvoru, udržujte osové vyrovnání, kontrolujte házení a krouticí moment, používejte vhodnou řeznou kapalinu a pro průchozí otvory volte geometrii se šroubovitým hrotem, nebo závitník se šroubovitou drážkou pro slepé otvory, pokud to vyžaduje směr odvodu třísek.
Která třída uložení se pro závity strojních šroubů běžně používá?
Pro běžné vnitřní závity strojních šroubů je obvyklá třída 2B, zatímco třída 3B poskytuje těsnější uložení. Mez roztečného průměru závitníku je nutné zvolit s ohledem na chování materiálu, přídavek na povlak a požadované kontrolní meze hotového závitu.
Může Bauron vyrobit zakázkové strojní šroubové závitníky?
Bauron Precision Tools může pro aplikace s malými závity posoudit nestandardní stoupání, zakázkové meze roztečného průměru, prodloužené stopky, geometrii drážek a náběhu, substráty a povlaky.
Sdílený technický zdroj
Podpora konstrukce a techniky
Bauron poskytuje podporu konstrukce a techniky pro číslované velikosti závitů, meze roztečného průměru, délky náběhu, typy drážek, geometrii stopky, substráty a povlaky. Sdílejte výkres dílu a postup závitování pro technické posouzení, ať zakázka vyžaduje závitníky z HSS, nebo zakázkové karbidové nástroje.
