Přímé vyrovnání
Velmi krátká stopka umožňuje záběr do obrobku bez jakéhokoli ohybu či házení.
Vrtáky / Krátké nástroje

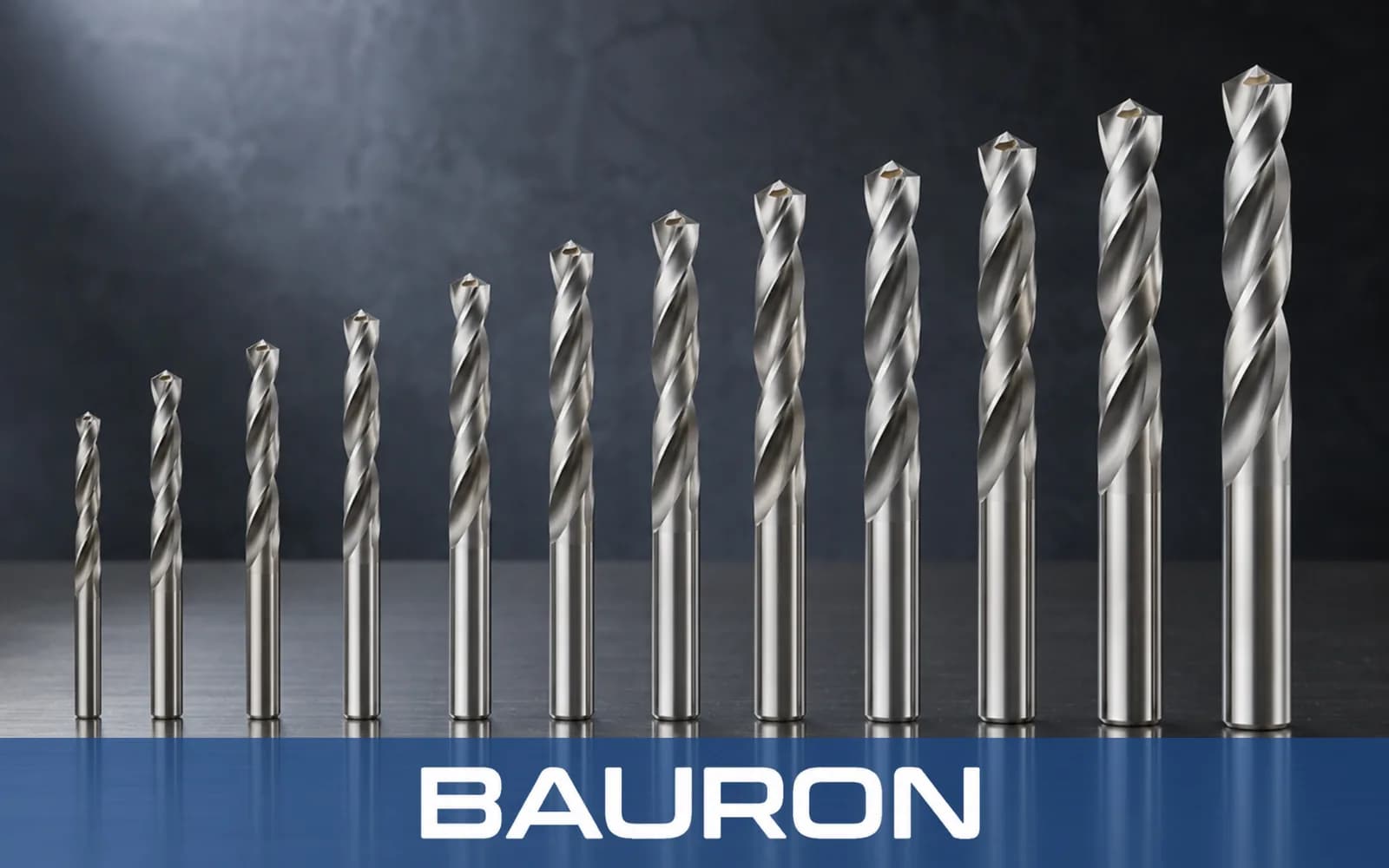

Krátké (stub) vrtáky
Co jsou krátké (stub) vrtáky a jak fungují?
Krátké (stub) vrtáky, známé také jako vrtáky krátké délky typu screw machine, jsou nástroje s krátkou drážkou navržené pro mimořádnou tuhost při výrobě otvorů. Díky výraznému zkrácení vzdálenosti mezi sklíčidlem stroje a řeznou špičkou eliminují krátké vrtáky ohybovou páku, kvůli níž delší CNC vrtáky při vysokých posuvech ujíždějí nebo se lámou.
Samostředicí vstup
Obvykle mají dělený hrot 135°, který se okamžitě zakousne do materiálu bez ujíždění.
Řez s vysokým posuvem
Zesílené silné jádro umožňuje obsluze bezpečně vyvíjet agresivní posuvový tlak.
Rychlý odvod třísek
Kompaktní drážky rychle vynášejí třísky z mělkých otvorů a zabraňují hromadění tepla a ucpávání.
Klíčové vlastnosti a výhody krátkých (stub) vrtáků
Maximální tuhost
Díky kompaktnímu profilu jsou tyto nástroje při přímém zanořování prakticky nezlomitelné.
Bez navrtávání
Krátká a tuhá konstrukce umožňuje vrtat přímo do tvrdých kovů bez předchozího navrtání středicím vrtákem.
Přístup do stísněných prostor
Snadno se vejdou do úhlových vrtacích hlav a stísněných strojních prostor, včetně těsných míst na kompaktních rámech a skříních vyráběných pro automatizační průmysl.
Vysoká účinnost posuvu
Silné jádro pohlcuje velké axiální síly a umožňuje kratší časy strojních cyklů; pro velké průměry na radiálních vrtačkách přenášejí vyšší krouticí moment vrtáky s kuželovou stopkou.
Omezení vibrací
Kratší drážková část potlačuje vibrace a zlepšuje kruhovitost otvoru i kvalitu vnitřního povrchu.
Specifikace krátkých (stub) vrtáků
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Rozsah průměrů | 1/64" až 1" (standardní palcové, metrické, číslované a písmenné rozměry) |
| Poměr délky drážky | Kompaktní geometrie (přibližně 4× až 5× průměr nástroje) |
| Úhel hrotu | Dělený hrot 135° (standardní samostředicí) nebo 118° |
| Typ stopky | Válcová |
| Tolerance | Přesně broušeno na H7 nebo podle přesných specifikací OEM |
| Typ operace | Vysoce tuhé vrtání otvorů s krátkým dosahem |
Dostupné materiály a povlaky pro krátké (stub) vrtáky
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Nízkouhlíková ocel, mosaz, hliník a plasty. | Velmi trvanlivá, hospodárná a odolná vůči mechanickým rázům. |
| Kobaltová ocel (HSS-Co) | Nerezová ocel, litina a titan. | Vysoká tepelná stabilita zabraňuje otupení ostří při extrémním tření. |
| Povlak TiAlN | Vysokorychlostní CNC obrábění za sucha. | Výrazně snižuje tření a prodlužuje životnost řezné hrany v dlouhých výrobních sériích. |
HSS nabízí hospodárnou odolnost proti rázům pro běžné materiály, kobaltová ocel přidává tepelnou stabilitu pro nerezovou ocel a titan a TiAlN snižuje tření při vysokorychlostním CNC obrábění za sucha. Náš průvodce návrhem CNC vrtáků ukazuje, kam krátké délky zapadají mezi univerzálními typy vrtáků.
Které stroje používají krátké (stub) vrtáky?
CNC soustruhy / soustružnická centra
Upínají se do nástrojových revolverových hlav pro rychlou a tuhou výrobu otvorů v ose vřetena.
Soustružnické automaty
Stroje, pro které byly tyto kompaktní nástroje pro vysoké posuvy původně navrženy.
Přenosné ruční vrtačky
Mechanici dávají krátkým vrtákům přednost při ručním vrtání ve stísněných prostorech vozidel, protože se prakticky nezlomí.
Aplikace a průmyslová odvětví pro krátké vrtáky
Obrábění ve stísněných prostorech
Vrtají průchozí otvory v těsných motorových prostorech automobilů a v nosných rámech, kam se standardní vrtáky běžné délky fyzicky nevejdou.
Vysokorychlostní CNC soustružení
Používají se v automatizovaných CNC soustruzích a soustružnických automatech pro rychlou výrobu otvorů s vysokým posuvem – stejnou roli plní vrtáky krátké délky (screw machine).
Vrtání tvrdých materiálů
Pronikají houževnatou nerezovou ocelí, titanem a niklovými slitinami, aniž by se nástroj prohýbal nebo lámal.
Vrtání plechu
Robustní krátké vrtáky odolné proti zachycení vytvářejí v tenkém plechu kruhové otvory bez otřepů.
Často kladené dotazy o krátkých (stub) vrtácích
Jaký je rozdíl mezi vrtáky standardní délky (jobber) a krátkými (stub) vrtáky?
Vrtáky standardní délky jsou běžné univerzální nástroje s delšími drážkami určenými pro hlubší otvory. Krátké vrtáky mají mnohem kratší drážky i celkovou délku, díky čemuž jsou výrazně tužší, méně náchylné ke zlomení a ideální pro mělké otvory nebo omezené prostory.
Potřebuji při použití krátkých vrtáků předvrtaný otvor?
Ne. Jednou z hlavních výhod krátkých vrtáků s děleným hrotem 135° je jejich mimořádná tuhost. Při kontaktu neujíždějí ani se neprohýbají, takže můžete vrtat přímo do plného povrchu obrobku bez předchozího středicího nebo předvrtaného otvoru.
Hodí se krátké vrtáky do ručních elektrických vrtaček?
Ano, pro ruční elektrické vrtačky jsou výjimečně vhodné. Mechanici a montážníci v terénu dávají krátkým vrtákům přednost, protože se díky krátké délce vejdou do stísněných prostor a díky tuhosti se mnohem hůře nechtěně zlomí, když obsluha vrtačku mírně nakloní.
Jak hluboko mohu krátkým vrtákem vrtat?
Díky krátkým drážkám jsou tyto vrtáky optimalizovány pro mělké otvory – obvykle do 3 až 4násobku průměru vrtáku. U hlubších otvorů použijte krátký vrták k přesnému zahájení otvoru a poté přejděte na vrták standardní délky nebo na některý z našich vrtáků s prodlouženou délkou, kterým dokončíte požadovanou hloubku.
Nabízí Bauron zakázkové geometrie krátkých vrtáků?
Ano. Bauron Tools se specializuje na zakázkové CNC nástroje. Můžeme vyrobit zakázkové krátké vrtáky se specifickými stupňovitými profily, speciálními úhly hrotu nebo zakázkovými druhy karbidu přesně podle vašich požadavků na automatizovanou výrobu.
