Pilotní vrtání
Nejprve se obvykle použije menší vrták, například některý z našich vrtáků standardní délky (jobber), který vytvoří vodící dráhu pro větší vrták.
Vrtáky / Vrtáky do kovu velkých průměrů
Vrtáky velkých a nadměrných průměrů
Co jsou vrtáky velkých průměrů a jak fungují?
Vrtáky velkých průměrů jsou řezné nástroje určené pro náročné průmyslové aplikace, kde standardní velikosti vrtáků nestačí. Od nadměrného vrtáku 1/2 palce až po zakázkové velké rozměry pro konstrukční práce odebírají tyto robustní nástroje značné objemy materiálu. Křehké materiály, jako je sklo a keramika, vyžadují jiný přístup: vrták na sklo a dlaždice materiál brousí, místo aby jej odřezával.
Silný záběr
Velké břity se pod vysokým krouticím momentem zakousnou do materiálu.
Intenzivní odřezávání
Silné, tuhé drážky odřezávají těžké kovové třísky.
Odvod třísek
Široké a hluboké drážky vynášejí těžké třísky z otvoru a brání ucpání i přehřátí.
Klíčové vlastnosti a výhody vrtáků velkých průměrů
Vysoká únosnost krouticího momentu
Silné jádro pomáhá zabránit zlomení vrtáku při vysokých rotačních silách.

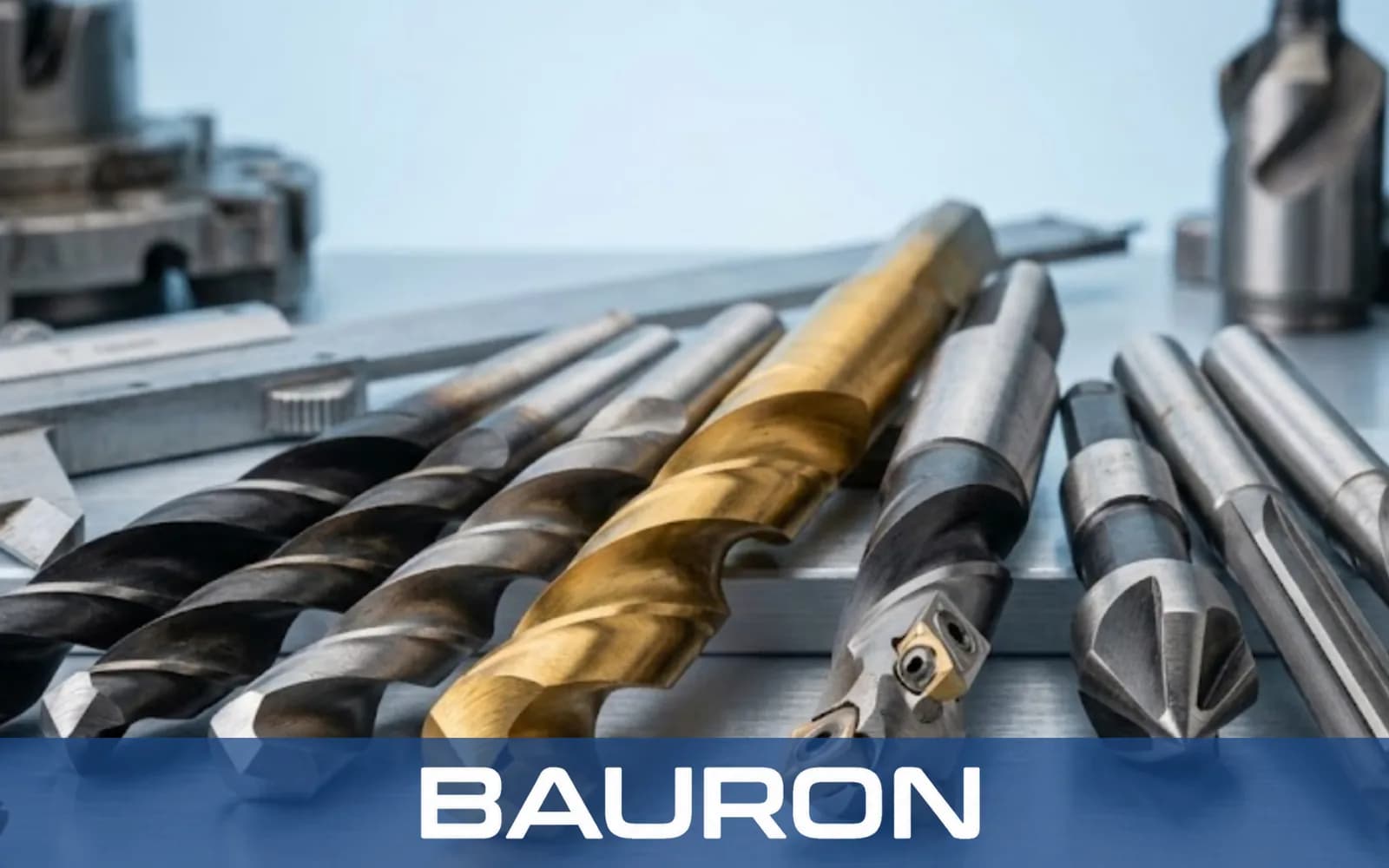

Stopky s Morseovým kuželem
Zajišťují pevné třecí spojení odolné proti prokluzu přímo ve vřetenech těžkých strojů.
Intenzivní úběr materiálu
Geometrie umožňuje odebírat velké objemy kovu.
Varianty se zúženou stopkou
Umožňují upnout větší tělo vrtáku do standardních sklíčidel.
Odvod tepla
Velká ocelová těla pohlcují a odvádějí teplo vznikající při hlubokých řezech.
Možnost přeostření
Silné hlavní břity lze opakovaně přebrousit a obnovit, což prodlužuje životnost.
Specifikace vrtáků velkých průměrů
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Rozsah průměrů | 1" až 4"+ (zakázkové nadměrné rozměry na vyžádání) |
| Typ stopky | Morseův kužel (MK2 až MK6) nebo zúžená válcová stopka |
| Provedení drážky | Standardní šroubovitá (pravořezná) |
| Vrcholový úhel | 118° (standardní) nebo 135° (dělený hrot pro tvrdší kovy) |
| Tolerance | Přesně broušeno pro náročné průmyslové obrábění |
| Typ operace | Náročné vrtání s vysokým krouticím momentem a nízkými otáčkami |
Materiály a povlaky pro vrtáky velkých průměrů
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Konstrukční ocel, hliník a litina. | Poskytuje houževnatost a pružnost pro silná rázová zatížení. |
| Kobaltová ocel (HSS-Co) | Kalená ocel, nerezová ocel a houževnaté slitiny. | Poskytuje tepelnou odolnost pro nepřetržité, intenzivní řezání tvrdých materiálů. |
| Černění (černý oxid) | Běžné práce na ocelových konstrukcích. | Zadržuje řezná maziva a poskytuje ochranu proti korozi. |
Volba správného materiálu pro velké vrtáky do kovu je zásadní. HSS poskytuje rázovou odolnost pro náročné konstrukční práce, zatímco kobaltová HSS si udrží ostrý břit i při vysokých teplotách.
Které stroje používají vrtáky velkých průměrů?
Radiální vrtačky
Poskytují přítlak a krouticí moment při nízkých otáčkách, které nadměrné vrtáky vyžadují.
Magnetické vrtačky
Upínají se přímo na nosníky I pro náročné vrtání otvorů přímo na stavbě, zatímco beton a cihly na stejném staveništi vyžadují velké vrtáky do zdiva.
Těžké vyvrtávačky
Průmyslové stroje zvládají velké průměry s minimálním vychýlením.
Aplikace a průmyslová odvětví pro vrtáky nadměrných průměrů
Montáž ocelových konstrukcí
Velké vrtáky do kovu vytvářejí průchozí otvory pro velké šrouby nosníků I.
Stavba lodí
Vrtá nadměrné průchody pro inženýrské sítě a potrubí skrz silné plechy trupu.
Opravy těžké techniky
Velké vrtáky do kovu rozšiřují opotřebené otočné body a uložení pouzder na rypadlech – běžný úkol v celém odvětví stavební techniky.
Výroba potrubí
Vytváří velké otvory pro přírubové spoje a dosedací dutiny ventilů.
Často kladené dotazy o vrtácích velkých průměrů
Potřebuji pilotní otvor při vrtání velkých otvorů?
Ano, u otvorů nad přibližně 3/4 palce se doporučuje. Menší pilotní otvor snižuje potřebný přítlak a pomáhá velkému vrtáku zůstat vystředěný bez sklouzávání.
Jaké otáčky mám použít pro velké vrtáky do kovu?
Vrtáky velkých průměrů vyžadují nižší otáčky než menší CNC vrtáky a přiměřený posuv. Příliš vysoké otáčky mohou přehřát vnější části břitů, protože obvodová rychlost je největší na obvodu nástroje.
Mohu vrták 1/2 palce použít v běžné ruční vrtačce?
Vrták 1/2 palce se zúženou stopkou 1/2 palce lze upnout do vhodné výkonné ruční vrtačky, ale při zaseknutí se může přenést nebezpečný krouticí moment. Používejte přídavnou boční rukojeť a nízké otáčky.
Proč má většina vrtáků velkých průměrů stopku s Morseovým kuželem?
Standardní sklíčidla nemusí velký vrták při vysokém krouticím momentu sevřít dostatečně pevně. Morseův kužel se zajistí přímo ve vřetenu stroje a vytvoří třecí spojení odolné proti prokluzu pro přenos výkonu.
Může Bauron vyrobit zakázkové vrtáky nadměrných průměrů?
Bauron může posoudit požadavky na nestandardní průměr, délku a specifikace kužele a vyhodnotit zakázkově broušený nástroj pro danou aplikaci.
Sdílený technický zdroj
Podpora konstrukce a techniky
Bauron poskytuje podporu konstrukce a techniky pro aplikačně specifické nástrojové požadavky, včetně zakázkových řezných nástrojů nadměrných rozměrů. Sdílejte geometrii, materiál, požadavky na povlak a obráběcí výzvu pro technické posouzení.
