Počáteční záběr
Standardní hrot 118° nebo dělený hrot se zakousne do materiálu a zahájí řez.
Vrtáky / Univerzální vrtáky
Vrtáky standardní délky (jobber)
Co jsou vrtáky standardní délky (jobber) a jak fungují?
Vrtáky standardní délky (jobber) jsou široce používané nástroje pro výrobu otvorů. Délka drážky obvykle odpovídá 9 až 14násobku průměru nástroje, takže vrták standardní délky vyvažuje dosah a konstrukční tuhost. V řadě standardních délek stojí mezi krátkými vrtáky krátké délky (screw machine) a extra dlouhými vrtáky.
Rotační řezání
Dva hlavní břity při otáčení nástroje prořezávají dřevo, kov nebo plast.
Průběžný odvod třísek
Šroubovité drážky vynášejí třísky a nečistoty nahoru a ven z otvoru.
Dokončení otvoru
Nástroj drží přímou dráhu a vytváří čistý, rovnoměrný otvor.
Klíčové vlastnosti a výhody vrtáků standardní délky
Univerzální proporce
Poměr délky k průměru vyvažuje dosah a tuhost pro univerzální vrtání.
Geometrie děleného hrotu (volitelně)
Dělený hrot 135° pomáhá zabránit sklouzávání po hladkých kovových površích.
Univerzální stopky
Standardní válcové stopky pasují do ručních elektrických vrtaček i stojanových vrtaček.
Vysoká tuhost
Silnější jádro než u extra dlouhých vrtáků minimalizuje riziko zlomení při bočním zatížení; tam, kde je potřeba ještě vyšší tuhost, drážku dále zkracují krátké (stub) vrtáky.
Účinný odvod třísek
Standardní šroubovité drážky vynášejí třísky v materiálech různé hustoty.
Cenová efektivita
Široká kompatibilita s materiály a stroji umožňuje hospodárné univerzální použití.
Specifikace vrtáků standardní délky
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Rozsah průměrů | 1/64" až 1" (palcové, metrické, číselné a písmenné velikosti) |
| Vrcholový úhel | 118° (standardní) nebo 135° (dělený hrot) |
| Typ drážky | Standardní šroubovitá (pravořezná) |
| Typ stopky | Přímá válcová |
| Poměr délky drážky | Přibližně 9× až 14× průměr vrtáku |
| Typ operace | Univerzální vrtání otvorů |
Materiály a povlaky pro vrtáky standardní délky
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Dřevo, plasty a konstrukční ocel. | Univerzální a ekonomický materiál pro každodenní vrtáky standardní délky. |
| Kobaltová ocel (HSS-Co) | Nerezová ocel a tvrdší slitiny. | Odolává vysokým teplotám při nepřetržitém vrtání houževnatých kovů. |
| Povlak TiN (nitrid titanu) | Velkosériová výroba a opakované úkony. | Snižuje tření, zvyšuje tvrdost povrchu a prodlužuje životnost nástroje. |
HSS zvládá běžnou práci ve dřevě, plastech a konstrukční oceli; kobaltová HSS přidává tepelnou odolnost pro houževnatější slitiny; a povlak TiN snižuje tření při opakované výrobě.
Které stroje používají vrtáky standardní délky?

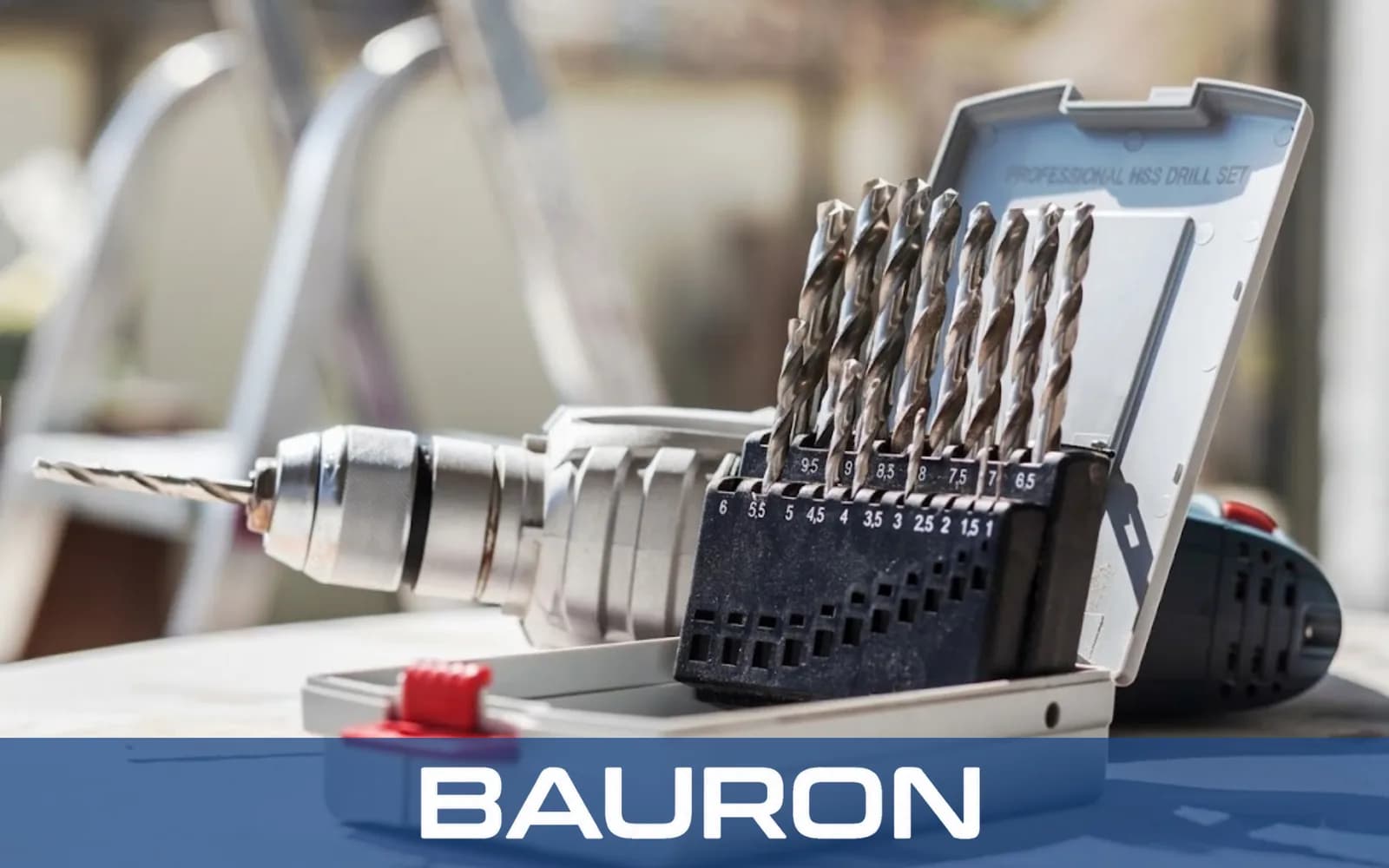

Ruční elektrické vrtačky
Zvládají vrtání na místě pro řemeslníky a mechaniky.
Stojanové vrtačky
Zajišťují stabilní svislé vedení pro přesné a opakovatelné vrtání otvorů v dílnách.

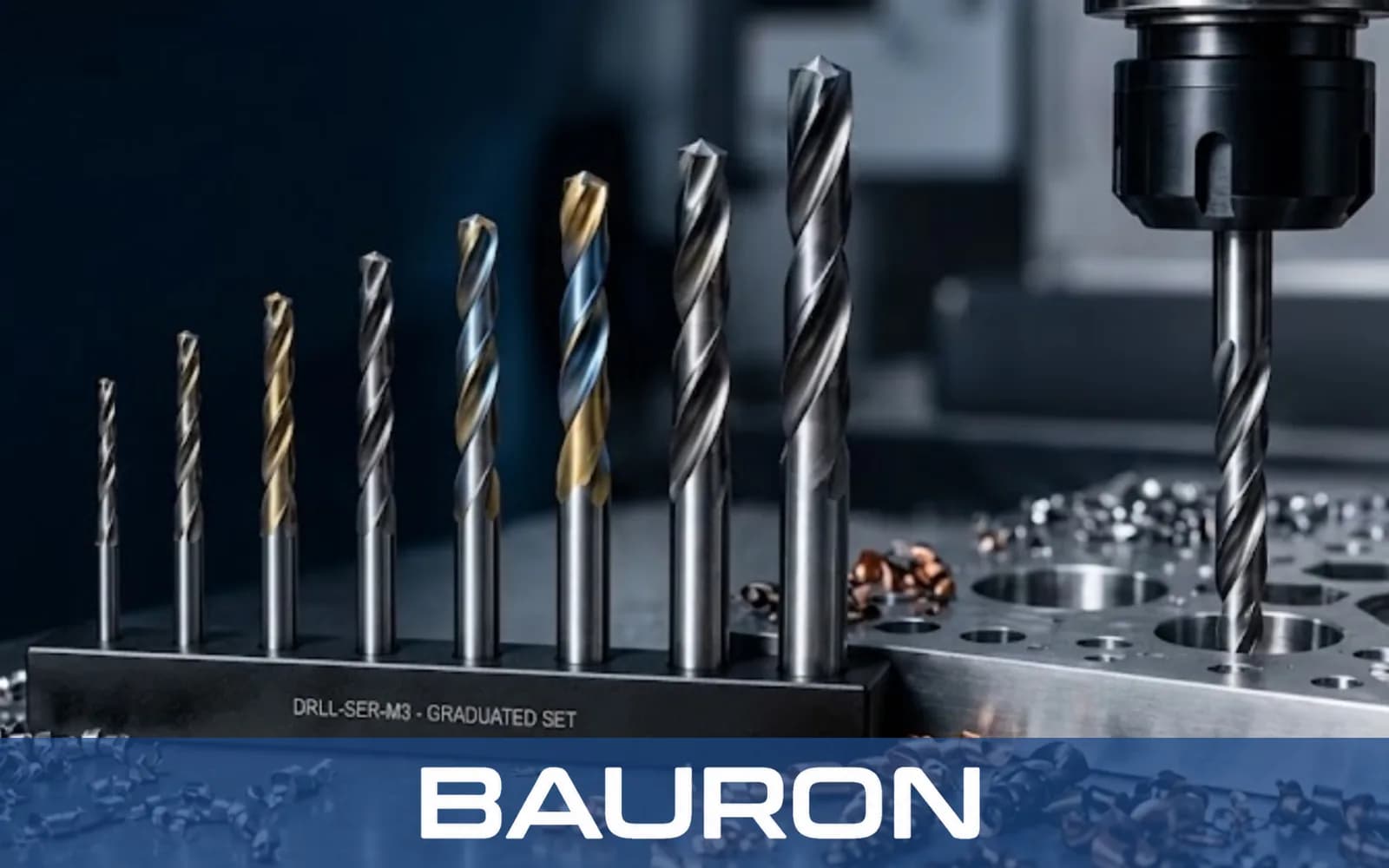

CNC obráběcí centra
Využívají vrtáky standardní délky jako univerzální nástroje pro automatizovanou, vysokorychlostní výrobu otvorů v odvětvích, jako je automobilová výroba.
Aplikace a průmyslová odvětví pro vrtáky standardní délky
Kovovýroba
Vrtá průchozí otvory pro šrouby a spojovací prvky v rámech z konstrukční oceli a hliníku.
Zpracování dřeva
Slouží jako univerzální vrták pro čisté otvory ve skříňovém nábytku a stavebním řezivu.
Údržba a opravy
Zajišťuje každodenní vrtání otvorů při údržbě budov a opravách vozidel.
Plasty a kompozity
Vrtá akrylát a PVC a přitom omezuje hromadění tepla.
Často kladené dotazy o vrtácích standardní délky
Co vlastně znamená označení „jobber“?
Označení „jobber“ (standardní délka) vyjadřuje poměr délky drážky k průměru vrtáku. Drážka je obecně 9 až 14krát delší než průměr, což vyvažuje hloubku vrtání a konstrukční tuhost. Pro hlubší otvory tento dosah rozšiřují dlouhé vrtáky do kovu.
Mám zvolit vrcholový úhel 118° nebo 135°?
Hrot 118° se hodí pro měkčí materiály, jako je dřevo, plasty a hliník. Plošší hrot 135°, často dělený, lépe zabírá do tvrdších materiálů, jako je nerezová ocel, a pomáhá zabránit sklouzávání vrtáku.
Dokáže univerzální vrták provrtat kalenou ocel?
Standardní vrtáky HSS standardní délky se mohou v kalené oceli rychle otupit nebo přehřát. Varianty z kobaltové HSS nebo slinutého karbidu lépe odolávají teplu vznikajícímu při vrtání houževnatých slitin. Pro opakované zakázky v tvrdých materiálech lze specifikovat zakázkový vrták s přizpůsobeným hrotem a povlakem.
Jak moderní technologie univerzálního vrtání tyto vrtáky zlepšuje?
K moderním vylepšením patří metalurgické úpravy, mikroskopické honování břitů a vakuově nanášené povlaky, jako je TiN nebo TiAlN, které snižují tření a zvyšují tepelnou odolnost.
Potřebuji při použití vrtáků standardní délky pilotní otvor?
Malé průměry obecně pilotní otvor nevyžadují, zejména s děleným hrotem 135°. U průměrů nad přibližně 3/8 palce pilotní otvor snižuje axiální sílu a pomáhá vystředit konečný otvor.
