Vyrovnání
Nástroj vstoupí do otvoru vyvrtaného standardními CNC vrtáky a dokonale se v něm vystředí.
Vrtáky / Nástroje pro kuželové zahlubování

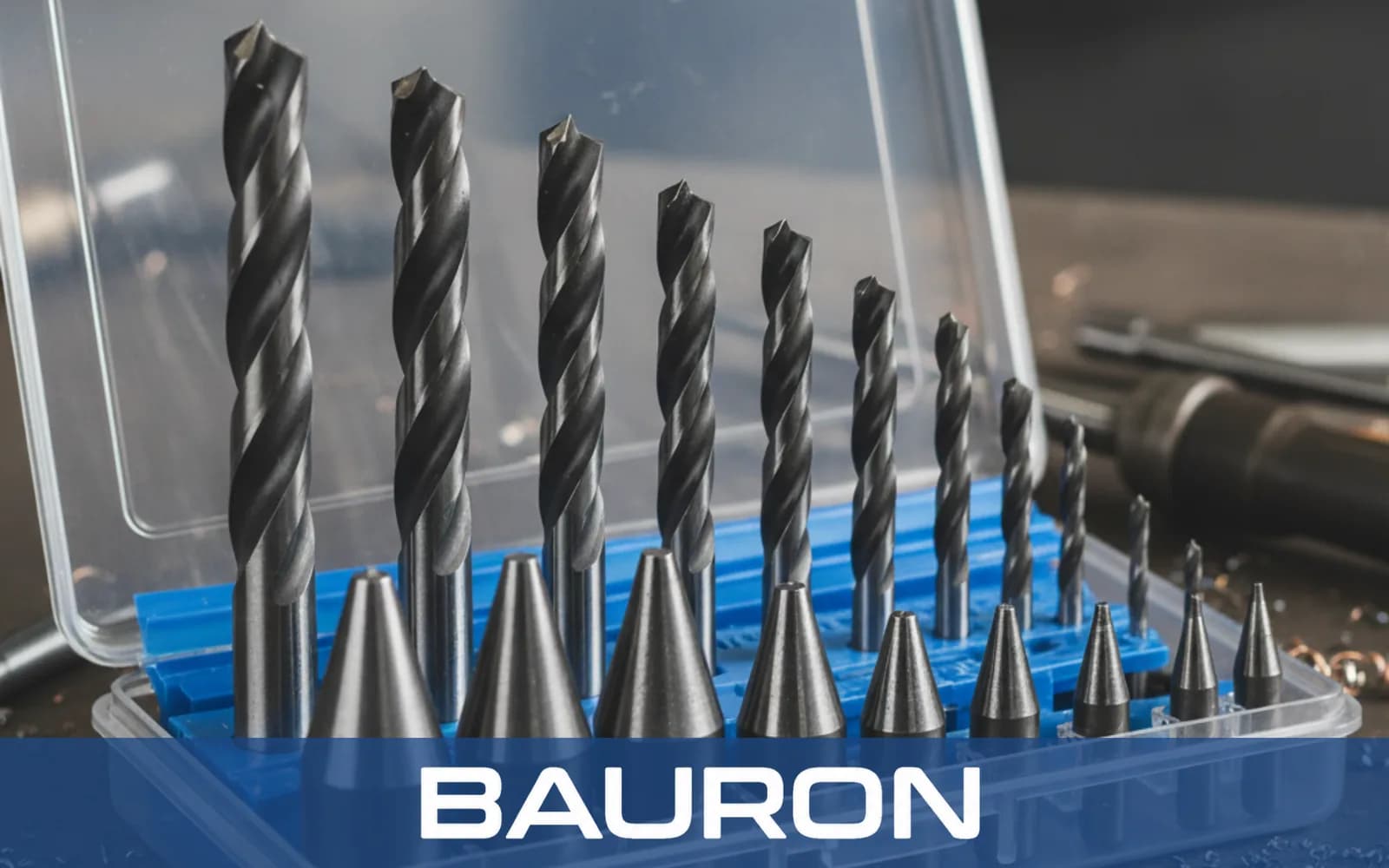

Záhlubníky
Co jsou záhlubníky a jak fungují?
Záhlubníky jsou nepostradatelné dokončovací nástroje určené k vytváření přesných kuželových zahloubení v horní části předvrtaných otvorů. Používají se především k zahlubování otvorů pro šrouby, aby hlavy spojovacích prvků dosedly přesně v rovině s povrchem obrobku nebo mírně pod ním. Díky kvalitním záhlubníkům dosahují výrobci hladkého, aerodynamického povrchu sestavených dílů bez zachytávání.
Kuželové řezání
Šikmé břity odebírají materiál a vytvářejí přesný kužel.
Odstraňování třísek
Drážky spolehlivě odvádějí třísky, takže zahloubení zůstává čisté.
Dosednutí
Vzniklé zahloubení přesně odpovídá úhlu hlavy konkrétního spojovacího prvku.
Klíčové vlastnosti a výhody záhlubníků
Standardizované úhly
Odpovídají běžným hlavám spojovacích prvků (82°, 90°, 100°, 120°) pro dokonalé dosednutí.
Široký rozsah velikostí
K dispozici v různých velikostech pro jakýkoli rozměr šroubu nebo nýtu.
Různá provedení drážek
Jednobřité, bezdrážkové nebo vícebřité varianty zajišťují povrch bez chvění v různých materiálech.
Tuhé stopky
Zajišťují bezpečné upnutí bez prokluzu v CNC kleštinách nebo ručních elektrických vrtačkách.
Přesné fazetky
Vytvářejí hladká kruhová zahloubení bez rýh a bez vibrací v materiálu.
Kombinovaná provedení
Integrované modely vrtáku se záhlubníkem šetří čas, protože obě operace provádějí současně.
Specifikace záhlubníků
| Specifikace | Rozsah / Podrobnosti |
|---|---|
| Rozsah průměrů | 1/8 palce až 2 palce (standardní i metrické velikosti) |
| Vrcholový úhel | 60°, 82°, 90°, 100° nebo 120° |
| Typ drážky | 1, 3, 4, 6 drážek nebo bezdrážkové provedení (s příčným otvorem) |
| Typ stopky | Válcová, šestihranná (rychloupínací 1/4 palce) nebo Weldon |
| Tolerance | Přesně broušeno podle specifikací OEM |
| Provedení | Jednotlivé záhlubníky nebo kombinované nástroje vrták-záhlubník |
Materiály a povlaky pro záhlubníky
| Materiál / Povlak | Nejlepší pro | Klíčová výhoda |
|---|---|---|
| HSS (rychlořezná ocel) | Dřevo, plasty a konstrukční ocel. | Ekonomická a dostatečně houževnatá pro běžné práce s ruční vrtačkou. |
| Monolitní slinutý karbid | Abrazivní slitiny a nepřetržitá CNC výroba. | Bezkonkurenční odolnost proti opotřebení a tuhost pro úzké tolerance. |
| Povlak TiAlN | Obrábění za vysokých teplot a obrábění za sucha. | Chrání břity a výrazně prodlužuje životnost nástroje. |
HSS se hodí pro běžnou práci ve dřevě, plastech a konstrukční oceli; slinutý karbid poskytuje tuhost a odolnost proti opotřebení v abrazivních slitinách; a TiAlN chrání břity při obrábění za vysokých teplot nebo za sucha.
Které stroje používají záhlubníky?
CNC frézovací centra
Slouží k automatizované a vysoce přesné přípravě otvorů pro spojovací prvky se zápustnou hlavou v kovových dílech.
Ruční elektrické vrtačky
Varianty se šestihrannou stopkou se hojně používají ve stavebnictví a při zpracování dřeva k rychlému zahlubování přímo na místě.
Stojanové vrtačky
Poskytují vynikající svislé vedení a přesný hloubkový doraz pro opakovatelné řezy bez chvění.
Aplikace a průmyslová odvětví pro záhlubníky
Stavba teras
Speciální záhlubník pro terasové vruty hladce zapouští hlavy spojovacích prvků do dřeva, aby nehrozilo zakopnutí.
Montáž v letectví
Vytváří dokonale zapuštěná zahloubení pro nýty, aby byl zachován přísný aerodynamický profil potahu letadel – běžný krok při obrábění pro letecký průmysl.
Truhlářská výroba
Skrývá šrouby pod dřevěnými zátkami pro souvislý vzhled kvalitního nábytku.
Kovovýroba
Odjehluje ostré hrany otvorů po primárním vrtání pro bezpečnou manipulaci a montáž – tento úkol sdílí s vrtákem se zkosením.
Často kladené dotazy o záhlubnících
Jaký je rozdíl mezi záhlubníkem a zahloubovacím vrtákem?
Záhlubník vytváří kuželové (šikmé) zahloubení, ve kterém šrouby se zápustnou hlavou dosednou v rovině s povrchem. Zahloubovací vrtáky naopak vytvářejí válcové zahloubení s rovným dnem pro šrouby s válcovou hlavou a vnitřním šestihranem nebo šrouby se šestihrannou hlavou.
Mohu stejný nástroj použít pro dřevo i kov?
Některé nástroje z HSS lze sice použít pro oba materiály, ale specializované záhlubníky do dřeva jsou navrženy tak, aby čistě přetínaly dřevní vlákna bez vytrhávání. Houževnaté slitiny vyžadují specializované záhlubníky do kovu z kobaltové oceli nebo slinutého karbidu, které odolají vysokým teplotám a abrazi.
Jaký úhel potřebuji pro záhlubník do kovu?
Úhel závisí na spojovacím prvku. Standardní úhel pro palcové šrouby se zápustnou hlavou v USA je 82 stupňů. Metrické šrouby se zápustnou hlavou obvykle vyžadují úhel 90 stupňů, zatímco letecké nýty často vyžadují záhlubník do kovu s úhlem 100 stupňů. Dosedací plochy 60° pro hroty soustruhu se místo toho vytvářejí středícími vrtáky.
Co je bezdrážkový záhlubník?
Bezdrážkový záhlubník, nazývaný také záhlubník s příčným otvorem, má kuželovou hlavu s provrtaným otvorem místo tradičních drážek. Toto provedení zajišťuje hladký řez bez chvění při odjehlování a lehkém zahlubování v hliníku a plastech.
Potřebuji před použitím těchto nástrojů pilotní otvor?
Ano. Samostatný záhlubník je nástroj pro následné dokončovací obrábění, takže nejprve je nutné vyvrtat otvor pro závit šroubu. Alternativně může kombinovaný vrták vyvrtat pilotní otvor a zahloubení v jednom kroku.
